减振刀具在数控镗床的应用
2015-11-19  来源:北方重工集团重大部件加工分公司  作者:何海洋



主讲人:何海洋


      北方重工集团有限公司是在沈阳重型机械集团有限责任公司和沈阳矿山机械(集团)有限责任公司合并重组的基础上组建的国有独资公司。2007年并购法国N F M公司后,成为跨国经营企业。北方重工现拥有4个工业园区,即沈阳研发制造工业园区、沈阳铸锻工业园区、营口临港研制基地和法国里昂研制中心,占地面积160万m2,员工总数10 000余人。


     (1)主要产品和加工特点:

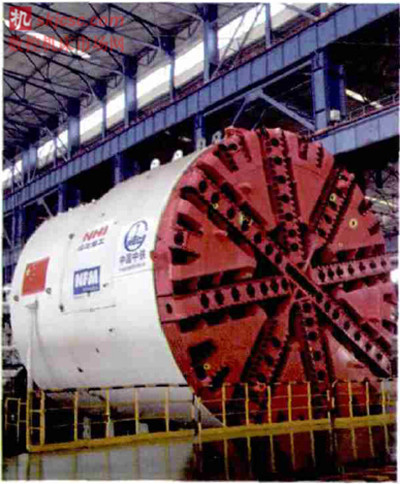

      北方重工主导产品包括隧道工程装备、电力装备、建材装备、冶金装备、矿山装备、煤炭机械、石油压裂装备、港口装备、环保装备、锻造装备、传动机械、汽车电器和大型铸件及工程总包项目。加工件有超大超重超高、悬伸超长、结构复杂等特点(见图1)。




图一

     (2)普通刀具加工:


      在机床上加工精度、表面质量要求较高的工件时,即使是机床主轴、轴承、刀具几何角度等较好的情况下,往往由于切削过程中所产生的振动而使被加工的表面达不到技术要求;加工表面出现波纹状,手摸处有明显凹凸感;把镗杆伸到最长时,加工出来的孔成喇叭状;使用普通刀杆往往需要多次走刀,来达到技术要求,浪费机加台时,增加生产成本;机加工过程中噪声较大,易造成神经疲劳,工作效率降低。


     (3)减振刀具加工:


      山特维克可乐满推出了新一代减振刀具接柄,为特定的刀具悬伸范围而设计。作为Silent Tools减振刀具系列的一部分,用于铣削的新一代减振接柄已被开发出来。山特维克可乐满推出两种不同长度的减振接柄,分别用于悬伸达45倍接柄直径以及67倍接柄直径的铣削工序。非标减振接柄则涵盖了这些刀具悬伸之外的可达范围,可提供更高的生产效率。减振效果如图2、图3所示。随着悬伸越来越长, 挠曲力和切削力会对切削刀具产生负面影响。在加工时, 振动不可能完全被消除。但是,现在完全可将其降低至最低水平,使其对加工过程和结果不造成影响,完全能抵消振动作用在刀具上的不利影响。此外, 新的接柄还允许使用内冷, 这对于某些工序和材料来说是非常有利的。


      Silent Tools减振刀具不仅解决了加工中的振动问题,而且还是生产效率倍增器。它们为凹腔加工和超过加工范围的零件特征带来了新的加工可能性。例如在使用细接杆的大直径铣刀时。新产品的潜力可在延长悬伸或者提高生产效率的同时延长刀具悬伸,可覆盖铣削中长刀具悬伸的最常用领域,可直接提高生产效率,大大缩短投资回报时间。

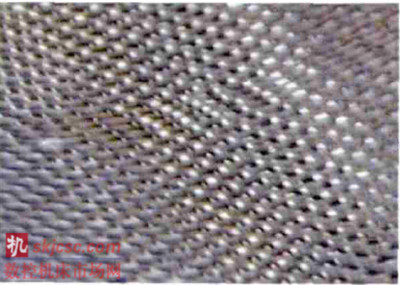

图二:普通刀具加工

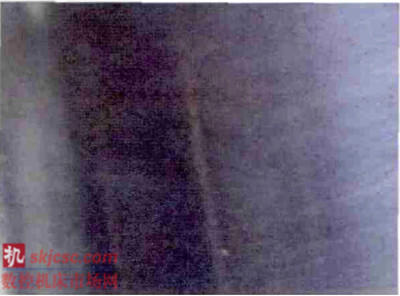

 图三:减震刀具加工
