基于竞争失效的数控系统ＰＣＢ性能退化可靠性建模技术
2018-8-10 来源： 烟台大学机电汽车工程学院 作者：解传宁，王燕涛，应华
摘 要：为全面、客观、准确地评估数控系统 ＰＣＢ在外部环境应力和内部线路结构作用下的可靠性水平，验证其是否满足数控系统可靠性设计的要求及其在实际工作环境中能否支持系统可靠的工作，以数控系统 ＰＣＢ为研究对象，从可靠性分析与评估中的核心和关键问题出发，在综述 ＰＣＢ 失效机理和退化失效分析的基础上，提出了一种基于多失效机理竞争的数控系统 ＰＣＢ可靠性统计模型的构建思路，结合不同失效机理下的数控系统 ＰＣＢ可靠性分析模型，分析失效机理间的相关性，并通过试验数据量化各失效机理在竞争失效模型中的权重，最终建立数控系统 ＰＣＢ竞争失效可靠性模型，为准确地分析和预测数控系统 ＰＣＢ的可靠性提供了方法和途径。
关键词：数控系统；ＰＣＢ；竞争失效；可靠性建模；性能退化
印制电路板（ｐｒｉｎｔｅｄ ｃｉｒｃｕｉｔ ｂｏａｒｄｓ，简称 ＰＣＢ）作为数控系统电气连接的载体，逐渐成为数控系统的底层配件或直接更换单元，其性能和质量直接影响着整个系统的可靠性。随着数控系统 ＰＣＢ的结构越来越小巧轻薄，设计越来越复杂，层数越来越多，导线间距更加细密，以及其应用领域和工作环境的不断扩展，其绝缘可靠性面临越来越大的挑战。因此，对数控系统 ＰＣＢ 进行可靠性研究和评估更为贴近工程实际，具有重要的工程实际意义。
由于 ＰＣＢ内部结构设计及高温、高湿、偏压、振动等复杂外部条件的综合影响，引起 ＰＣＢ 失效的物理、化学原因往往有多种，ＰＣＢ的最终失效可能是其中一种或多种失效机理作用所导致。若不考虑多种失效机理并存及相互作用的问题，很有可能高估 ＰＣＢ可靠性水平而带来相应的风险在产品的众多失效机理中，每一种失效机理都可能导致其失效，这种失效形式被称之为竞争失效。竞争失效问题已在可靠性工程领域得到了广泛的关注。本文从竞争失效的角度出发，在综述 ＰＣＢ 失效机理和退化失效分析的基础上，提出了一种研究数控系统 ＰＣＢ在环境条件和电路结构多应力条件下的可靠性统计模型建模的设计思路，为全面、客观、准确地分析和预测数控系统 ＰＣＢ的可靠性水平提供方法和途径。
１、可靠性分析的国内外研究现状
１．１ ＰＣＢ可靠性建模
近年来，高密度、多功能、多层化 ＰＣＢ因制造上的复杂性、材料上的多样性和生产上的经济性等多种因素，失效现象呈现上升趋势，同时在工作期间，ＰＣＢ还必须在高压、高温、高湿等复杂环境下长时间运行，由此其面临着越来越多的失效及可靠性问题，如爆板、分层、开裂及绝缘失效等。ＰＣＢ 的可靠性测试、失效分析和可靠性评估得到越来越多的重视。ＲＡＴＨＩＮＡＶＥＬＵ 等、黄华良、ＲＥＡＤＹ 等在研究 ＰＣＢ 失效机理方面取得了一定成果，验证了环境温度、湿度、电压、线路结构等是 ＰＣＢ 失效的重要影响因素。孙志旺等、李伟等研究了电应力对某型雷达功能电路板可靠性的影响，建立了电源连续工作和电源通断电情况下的加速模型，完成了对某雷达电路板的可靠性评估。黄运来等、贾占强等对某电源板进行温度应力加速退化试验，在探索 ＰＣＢ的失效规律和可靠性评估方面取得了一定的成果。在性能损伤评估方面，王春宇等在如何定量评估空间荷电粒子的影响上，提出了基于电磁复合场的空间光学敏感器／探测器荷电粒子屏蔽装置的设计思路。
目前对 ＰＣＢ可靠性评估和建模的研究，大多局限于建立单应力或双应力的温度、湿度、偏压加速模型，从多应力对产品的性能影响来看，这种分析方法仍不够全面。张国龙等对某型雷达 ＰＣＢ 开展了温度、湿度、电应力综合加速退化试验，建立了温度－湿度－开／关频率的加速模型，一定程度上解决了多应力加速试验数据建模难题。对于电子产品，多应力综合作用的影响并非等效于单个应力作用的简单叠加。此外，由于ＰＣＢ的线路和结构设计对 ＰＣＢ上的电场分布和易氧化金属材料所带电极性的影响，而逐步成为影响 ＰＣＢ绝缘可靠性不可忽视的因素。ＲＵＤＲＡ 等通过试验得出引起 ＰＣＢ失效的电化学迁移速率与导线间距成一定比例。但是到目前为止，线路结构对 ＰＣＢ 性能影响研究还不充分，尤其中国在此方面的研究甚少。因此，深入研究环境应力和线路结构综合作用下 ＰＣＢ的性能变化规律，构建影响关系模型具有重要意义。
１．２ 加速退化失效
考虑到产品的失效最终可追溯到潜在的性能退化过程，ＰＣＢ 作为典型的高可靠长寿命产品，一般从表征产品功能的物理／化学性能特征参数的变化着手，通过监测性能退化数据进行可靠性分析来实现产品的可靠性评定，这成为目前探索 ＰＣＢ性能变化规律及可靠性评估的重要途径。为了进一步节省时间和经费，一般采取加速退化试验（ＡＤＴ）加快产品性能退化。
加速退化试验是通过施加高应力来加速产品退化，更能节省时间和费用。根据对产品退化机理的了解程度，可以将加速退化模型分为基于物理建模和基于统计建模。ＬＵ 等基于 ＰＣＢ的失效物理化学反应规律，研究了绝缘材料间的细导纤维的退化轨迹模型。该分析得到的预测结果准确度高，但所依据的物理退化机理很难完全掌握，因此建立物理模型比较困难。ＪＡＹＡＲＡＭ 等根据退化数据的特征，假定退化量分布为正态分布，提出了相应的可靠性预测方法。该基于数据统计的加速退化模型的预测准确度不如物理模型，但便于工程应用。故如何从退化数据中提取可靠性信息进行可靠性建模及数据统计推断，成为当前理论界和工程界共同关注的热点问题。李伟等利用加速退化试验数据分析得到电冲击下某型雷达电路板性能退化规律，并基于 Ｗｉｅｎｅｒ过程建模。李艳等以多状态退化系统为研究对象，引入风险优先数，提出了一种新的多状态退化过程的评估方法。孙闯等采用状态子空间描述航空发动机状态性能变化，计算正常状态与当前状态子空间基矢量的主夹角，利用映射函数将主夹角转化为运行可靠度对航空发动机进行评估。张国龙等针对可靠长寿命产品在有限时间内很难获得超过失效阈值的退化失效数据，提出一种通过伪阈值获得寿命分布信息的方法。
综上所述，广大科研工作者利用高可靠产品的退化数据进行可靠性信息提取和分析，为小样本 ＰＣＢ 可靠性评估及寿命预测问题提供了方法，但目前研究所建立的模型往往只能解决工程领域内某一类型问题。关于ＰＣＢ可靠性统计模型，尽管国内外研究者提出了关于温度、湿度和电压的加速模型和 Ｗｅｉｂｕｌｌ寿命分布的假定，但并未对模型进行统计检验，而且加速模型存在应用缺陷，同时，导电线路对ＰＣＢ 失效的量化模型还未被提及。因此，在现有基础上研究 ＰＣＢ外部环境应力和内部线路结构综合作用下的多应力可靠性的模型构建和数据统计方法是一项尚未充分研究且有重要价值的工作。
１．３ 竞争失效
竞争失效是产品的一种重要的失效模式，在可靠性工程领域得到了广泛关注。ＢＯＣＣＨＥＴＴＩ等、李伟、王华伟等分别针对不同领域产品的可靠性问题，通过分析退化与突发失效２种失效模式之间的相关性，建立了有效的竞争失效可靠性模型。张详坡等在竞争失效加速寿命试验统计分析基础上，研究三参数 Ｗｅｉｂｕｌｌ分布变应力加速寿 命试验统计分析方 法，建立 参 数估计的 极 大似然 模 型并进行 实 例验证。ＬＥＨＭＡＮＮ利用性能退化监测数据和故障数据，采用退化阈值冲击模型，建立突发失效与性能退化失效协变量、环境影响因素之间的关系。ＴＡＮＧ 等根据退化量间的正相关结构，建立多故障模式相关性失效的 Ｃｏｐｕｌａ综合可靠性模型。管强研究了 Ｗｉｅｎｅｒ退化过程和竞争退化试验的客观 Ｂａｙｅｓ分析，基于２种不同的退化竞争失效观察数据，分别讨论了无信息先验的后验性质，并给出了相应 Ｇｉｂｂｓ抽样步骤和 Ｂａｙｅｓ估计，首次用客观 Ｂａｙｅｓ法对退化竞争失效模型进行研究。
综上，目前关于竞争失效分析的研究已经有了一定的成果，相关研究对竞争失效的可靠性理论研究起到了积极的推动作用，也使可靠性分析的准确性得以提高，但是仍存在一些问题，如模型假设条件过于理想，模型未知参数的求解过程较为复杂，适用范围较小等，因此寻找更为符合工程实际的模型成为当前研究的热点。目前关于 ＰＣＢ的可靠性建模是基于单一失效模式进行的，根据这种可靠性模型进行可靠性评估，其结果会与实际产生偏差。因此针对数控系统 ＰＣＢ的多种失效模式，本研究依据竞争失效分析原理，对数控系统 ＰＣＢ多失效机理的可靠性建模及评估方法进行了探索，使之更加符合工程实际。
２．１ 数控系统 ＰＣＢ失效分析
随着数控系统 ＰＣＢ 高密度、细导线、密间距等的发展，在长时间工作情况下，极易发生 ＰＣＢ 绝缘性能退化造成短路或漏电故障。在对某一型号数控系统故障部件的失效分析中，其统计结果也表 明ＰＣＢ是数控系统中故障频发的部件，如图 １ 所示。目前，为了适应数控系统功能提高和信号高速处理的发展趋势，数控系统 ＰＣＢ 进一步向高密度、高精度、高速传输等方向发展，这使数控系统 ＰＣＢ 要承受不断上升的温度压力，导致其发生绝缘失效的可能性不断增加。因此 ＰＣＢ 的质量和可靠性面临更大的挑战。

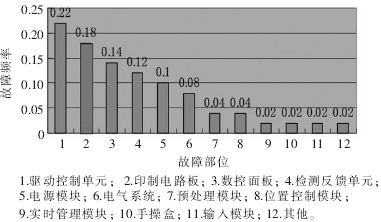

图１ 数控系统故障部件频率直方图
由于 ＰＣＢ受内部结构设计及复杂外部条件（高温、高湿、偏压、振动等）的综合影响，引起 ＰＣＢ失效的物理、化学原因往往有多种，可能由于其中一种或多种失效机理作用而导致 ＰＣＢ 的最终失效，如电化学迁移、温湿度腐蚀、表面污染、温度冲击等。其中，电化学迁移（ｅｌｅｃｔｒｏｃｈｅｍｉｃａｌ ｍｉｇｒａｔｉｏｎ，简称 ＥＣＭ）是 ＰＣＢ发生绝缘劣化的主要原因之一。ＥＣＭ 是一种电化学现象，是 ＰＣＢ在高温高湿和存在偏置电压的情况下，电极间发生的金属离子迁移现象，并在表面沉淀析出金属或金属化合物，该过程称为 ＥＣＭ。由于析出的沉淀物呈树枝状，故也称为枝晶。ＥＣＭ 过程中的枝晶生长，如图２所示。

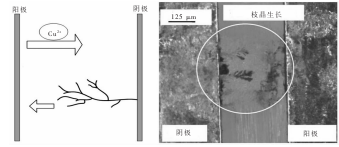

图２ ＥＣＭ 枝晶生长图
ＥＣＭ 会导致数控系统 ＰＣＢ绝缘性能降低甚至线路间短路或漏电。研究显示，工作环境中的温度、相对湿度、施加的偏置电压、ＰＣＢ导电图形等因素可以显著地影响 ＰＣＢ 的绝缘可靠性。在高温高湿的环境下，ＰＣＢ在偏置电压驱动下，很容易发生 ＥＣＭ 失效，引起线路间的短路，甚至烧毁元器件。目前关于环境条件、ＰＣＢ基材、污染、焊点等对 ＥＣＭ 影响的研究越来越多，但是针对导电线路对 ＥＣＭ 影响的研究相对不足。因此深入地研究 ＰＣＢ的 ＥＣＭ 问题，对 ＰＣＢ绝缘失效防护具有重要的理论和实际意义。如上所述，数控系统 ＰＣＢ 的绝缘退化失效受到多种失效机理竞争作用，如由导电阳极丝生长造成的ＰＣＢ内部短路失效，由温度冲击引发的 ＰＣＢ镀覆孔开路故障，在高温、潮气腐蚀下导致的 ＰＣＢ爆板，在一定湿度和腐蚀性气体作用下产生的过孔爬行腐蚀短路等。因此，通过分析 ＰＣＢ 运行中出现的主要失效模式，探索其失效原因（即失效机理），研究环境应力（温度、湿度和偏置电压）和线路结构（导线间距）等因素对ＰＣＢ绝缘可靠性的影响，可以为 ＰＣＢ性能退化预测研究提供依据，为快速评价数控系统 ＰＣＢ综合应力条件下的工作可靠性、预测其在工作过程中的可靠度提供理论支持。
２．２ ＰＣＢ可靠性建模分析
产品的可靠性统计模型是可靠性试验与数据统计分析的基础。加速退化试验的可靠性统计模型主要包括退化轨迹模型、寿命分布模型和加速模型。为了准确评价 ＰＣＢ这种退化失效型产品的性能特征和工作可靠性，首先，要准确选取性能特征量，这是 ＰＣＢ 性能退化规律分析的前提。查阅ＩＰＣ－９２０１—２００７［１０］和ＩＰＣ－ＴＭ－６５０［２７］等相关 ＰＣＢ的 性 能 规 范 与 测 试 方 法 可 知，绝 缘 性 能 的 评 价 可 以 通 过 绝 缘 电 阻ＩＲ（ｉｎｓｕｌａｔｉｏｎｒｅｓｉｓｔａｎｃｅ）来表征。ＩＲ 反映了材料和电极系统的属性，一般用于评价介于两导体或导线之间绝缘材质的抗电阻性。因此，本研究选取绝缘电阻（ＩＲ）作为测试评价 ＰＣＢ 的性能特征量。其次，要正确规定失效判据。根据标准ＩＰＣ Ｊ－ＳＴＤ－００４—２０１１［２８］，ＩＰＣ－ＴＭ－６５０ 和ＩＰＣ－９２０１—２００７ 中 的 相 关 规 定，当 ＰＣＢ 的 绝 缘 电 阻（ＩＲ）降到１００ ＭΩ 时，便可认定 ＰＣＢ绝缘失效。因此，本研究规定数控系统 ＰＣＢ绝缘失效判据为１００ＭΩ。据此，拟合 ＰＣＢ绝缘电阻（ＩＲ）随时间变化的轨迹函数，构建 ＰＣＢ 退化轨迹模型。基于 ＰＣＢ 失效物理／化学分析，通过探索 ＰＣＢ在各失效机理作用下的性能变化规律及本身的特性，构建 ＰＣＢ环境应力和导电线路多应力加速模型，同时，从统计角度推导 ＰＣＢ的失效寿命分布函数。针对多种失效机理并存的竞争失效可靠性建模，需要结合不同失效机理下的数控系统 ＰＣＢ可靠性分析模型，依据失效机理间的相关性分析，并通过试验数据量化各失效机理在竞争失效模型中的权重，最终建立数控系统 ＰＣＢ竞争失效的可靠性模型。
３、基于竞争失效的数控系统 ＰＣＢ性能退化研究分析
３．１ 基于竞争失效的 ＰＣＢ可靠性统计建模
在 ＰＣＢ 失效模式和机理分析的基础上，基于竞争失效研究，探索各失效机理作用机制，构建数控系统ＰＣＢ竞争失效的可靠性统计模型。以 ＥＣＭ 失效机理分析为例，目前，国际上对 ＥＣＭ 的主要影响应力研究已建立了 ＰＣＢ单应力、双应力（温度和湿度）加速关系模型。通过 ＰＣＢ 失效分析，考虑到导电线路对 ＥＣＭ的影响不可忽略，故通过分析 ＰＣＢ在 ＥＣＭ 过程中的性能变化规律，构建 ＰＣＢ 在温度、湿度、电压和导电线路多应力综合作用下的加速模型。此外，从统计分析的角度还可推导 ＰＣＢ 寿命分布模型，并进一步分析其他失效机理。基于多失效机理的竞争术，对数控系统 ＰＣＢ各失效机理下的可靠性分析模型进行分析，通过试验数据量化各失效机理在竞争失效模型中的权重，最终构建有效的数控系统 ＰＣＢ 竞争失效的可靠性统计模型.图３为基于竞争失效的数控系统 ＰＣＢ可靠性统计模型的构建流程。

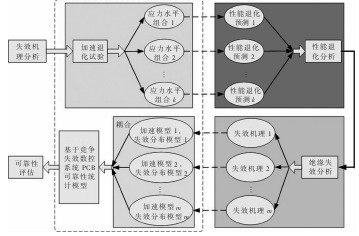

图３ 基于竞争失效的数控系统 ＰＣＢ可靠性统计模型构建流程
３．２ ＰＣＢ加速退化试验设计
选取 ＰＣＢ绝缘性能失效特征量，规定失效判据，设计并开展数控系统 ＰＣＢ的多应力加速退化试验。如前所述，根据标准ＩＰＣ Ｊ－ＳＴＤ－００４—２０１１，ＩＰＣ－ＴＭ－６５０和ＩＰＣ－９２０１—２００７ 中 的 相 关 规 定，选 取 绝 缘 电 阻（ＩＲ）作为 ＰＣＢ绝缘失效特征量，同时确定在 ＥＣＭ 作用下 ＰＣＢ的绝缘失效判据为１００ ＭΩ。加速退化试验按照试验应力的施加方式可以分为恒定应力加速退化试验（简称恒加试验）、步进应力加速退化试验和序进应力加速退化试验。由于恒加试验方法简单，数据统计分析方法最为成熟，因此本研究拟选择恒加试验。在恒加试验设计中，需要解决的主要问题有：１）加速应力的选择和应力水平的确定，保证试验在不改变失效机理的前提下的加速性；２）多个加速应力的安排和样品数目的确定，保证试验精度的前提下节约试验成本；３）由于自动连续采集试验数据在技术上往往是有困难的，故通常采用测试周期方法，因此需要确定测试周期；４）此外，为了进一步缩短试验时间和节约试验经费，还需要设定试验截尾时间。
３．３ ＰＣＢ绝缘退化分析
探索数控系统 ＰＣＢ的绝缘性能退化规律，构建性能退化预测模型，然后结合失效判据，外推 ＰＣＢ 伪失效数据，据此对数控系统 ＰＣＢ的可靠性统计模型进行参数辨识。从表征数控系统 ＰＣＢ功能的物理／化学性能参数的变化着手（即退化数据），提取和分析退化数据中所包含的大量可信、精确且有用的与 ＰＣＢ 寿命有关的关键信息，有效拟合其退化过程（即退化轨迹），性能退化轨迹一般用以下几种模型来进行拟合：线性模型、指数模型、幂模型、自然对数模型、Ｌｌｏｙｄ－Ｌｉｐｏｗ 模型。通过分析 ＰＣＢ 性能退化规律，结合工程物理分析，构建数控系统 ＰＣＢ的性能退化预测模型。由间接外推获得的 ＰＣＢ伪失效数据，也可解决高可靠性 ＰＣＢ可靠性评估中失效数据不足的问题。加速退化试验可靠性模型的参数估计方法基本上是极大似然法、最小二乘法、矩估计法、ＥＭ 法和 Ｂａｙｅｓ方法。针对数控系统 ＰＣＢ的可靠性统计模型，参考样本数据，以提高可靠性预测精度为目的，通过分析、比较，选用精度较高而有效的参数估计方法进行模型参数估计。

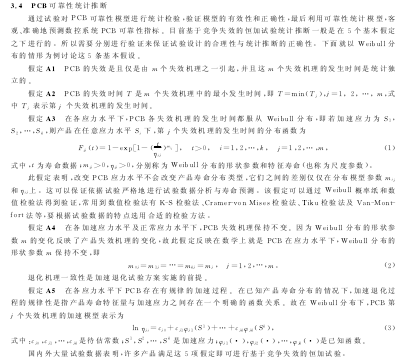

４、结 语
ＰＣＢ\的绝缘失效是多种失效机理（如电化学迁移、温度和湿度腐蚀、低周热疲劳、表面污染、电应力冲击等）竞争作用的结果。基于竞争失效的数控系统 ＰＣＢ性能退化可靠性研究的难点在于构建在外部环境应力和内部线路结构综合作用下的数控系统 ＰＣＢ竞争失效的可靠性统计模型，这是最为基础和关键的内容。笔者及其团队正通过分析 ＰＣＢ失效机理及其性能退化规律，研究不同失效机理之间的相互影响，进而构建竞争失效的可靠性统计模型，项目进展会在后续的论文中论述。目前关于竞争失效分析的理论研究已经有了一定的成果，相关研究对 ＰＣＢ多失效机理的作用机制分析、竞争失效可靠性建模、可靠性预测起到了积极的推动作用，可以提高 ＰＣＢ可靠性分析的准确性。以竞争失效机理分析和加速退化试验技术研究为基础，构建数控系统 ＰＣＢ竞争失效的可靠性统计模型，并进行试验验证，其主要研究内容处于学术前沿。应用所构建的可靠性统计模型对 ＰＣＢ进行科学、客观的可靠性评估和寿命预测，将可靠性分析和可靠性工程紧密结合，解决工程实际问题，能够为数控系统及其零部件的可靠性增长提供科学有效的支撑，具有重要的科学研究意义和应用价值。
