OPEN MIND 推出 hyperCAD®-S 电极

2018-7-24 来源：OPEN MIND 作者：-

模具电极制作简便快速

CAM 制造商 OPEN MIND Technologies AG 推出 hyperCAD®-S 电极新功能，这是自动化制造和设计模具电极的创新模块。

hyperCAD®-S 是专供 hyperMILL® 用户使用的集成式 CAD 软件，为CAM 程序员量身定制。归功于此模块简便和自动化的流程，用户只需将电极放在部件几何形状中要加工的凹陷区域的面上，不需要任何专业知识。

基于目标几何形状

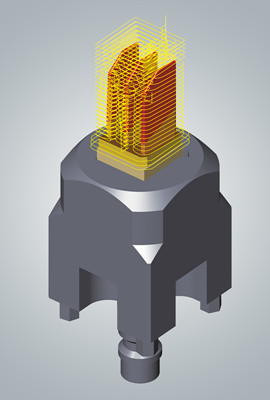

制作电极的起点是从部件几何形状中的下陷区域开始的，NC编程员只需要选择这些面，CAD 软件就会自动根据需要而延伸电极面，并同时从数据库中选择毛坯和夹头。此模块兼适于实体和曲面模型，还可通过面和轮廓选择几何形状。除了自动填充几何形状中的任何孔之外，hyperCAD®-S 还可计算最小筋距、毛坯余量和 C 角度偏置。诸如放电间隙、毛坯尺寸、位置参照点和颜色区域等全部技术数据将自动传输至 hyperMILL®。

无缝传输至 CAM 系统

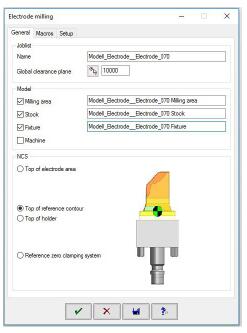

hyperCAD®-S 中设计的电极随后直接传输至 CAM 系统进行进一步处理。用户只需选择相关电极并开始编程。此操作提供了单独的对话窗口，可在其中指定电极的加工工单。输入所有信息后，hyperMILL® 自动生成包含所有相关参数的工单列表。

保存创建的电极副本

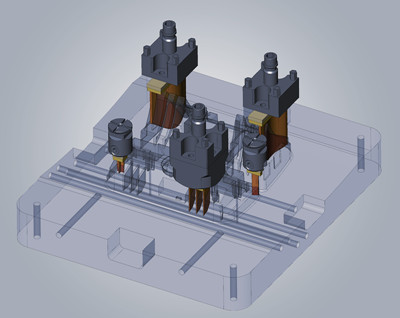

使用“虚拟电极”功能，已创建的电极副本可在各个位置生成。这些副本将进行碰撞检查并被指派主电极的技术值或新技术值。技术数据在电极铣削期间将相应处理，并且每个副本的参考坐标系和电解位置也包括在报告中。

电极打印

为了使过程中文档处理更优，用户可以使用全新的“混合单件页”打印选项。该功能能在单页上打印电极的两个视图以及组件的两个视图。这可让机床操作人员总揽单个电极及其电解位置。
