摘要: 本文针对四方电气V560系列变频器在粉碎机上的应用作了简单的介绍。变频技术、控制技术及通信技术为一体，使粉碎机运行性能显著提高。四方V560系列变频器卓越的控制性能很好地满足粉碎机大启动力矩、高速度精度等要求。


      一、工艺介绍:

     粉末的大小通常用目数来衡量，它是指物料过一平方英寸网格的数量。目数越大表示物料越细。粉碎机是将大尺寸的固体原料粉碎至要求目数的机械。本应用所述粉碎机用于碾磨超细粉沫，如碳酸钙等。

　　工艺要求：分级机和主机启动力矩比较大，系统启动时，各机构按生产线顺序轮流启动，系统停机时，各机构按生产线反方向轮流停机。当分级机电流达到某一设定值时，进料机暂停送料。　　
  　　　　　　　　　　　　
     二、工作原理

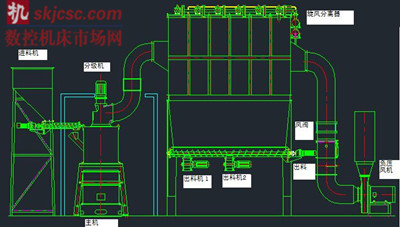

　　物料经过进料机（传送带）连续地送入主机粉碎室，经磨轮的滚压、碾磨、冲击，使物料充分地粉碎，粉碎后的颗粒进入分级机进行细度分级。达到细度要求的物料，通过分级轮进入经旋风分离器分离出来，高压风机使系统处于负压状态。其工作过程如下图所示：

     三、系统方案

     系统通过触摸屏设定各设备运行速度，采用四方电气V560系列高性能矢量变频器作为调速驱动，PLC通过MODBUS通信的方式控制分级机和进料机变频器的转速。

     1、系统配置

    分级机电机：三相两极异步电动机，额定功率30KW，转速范围50-3000r/min；
    分级机驱动器：四方V560-4T0300；
    进料机电机：三相四极异步电动机，额定功率4KW；
    进料机驱动器：四方V560-4T0040；
    主机电机：三相四极异步电动机，额定功率132KW；
    主机驱动器：软启动器；
    其它：台达PLC，威伦触摸屏，按钮、指示灯，其他线材辅材若干。

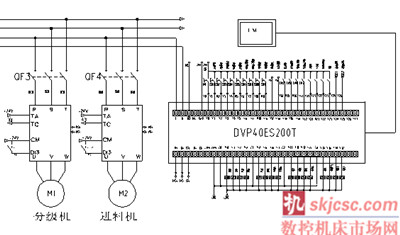

     2、电气原理图



　   粉碎机电控图

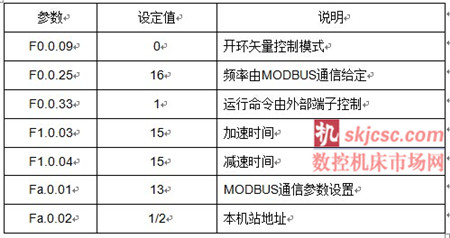

    3、变频器调试参数（参考值）：

     四、方案优点

     1、采用开环矢量控制模式，低频转矩大，过载能力强；
     2、增加电磁制动功能，实现快速减速，提高生产效率；
     3、控制简单，接线少，故障率低，维护方便；

     五、小结

    粉碎机系统中，变频器控制关键有两点：一是与PLC通信部分，四方变频器支持MODBUS RTU通信，调试时，硬件通信线要采取屏蔽措施。二是变频器的加减速时间不能设置太小。本文介绍的粉碎机系统控制方案性价比高，使产品具有很强的竞争力。
