龙门式加工中心GDM2040 的理论计算与分析

2016-8-4 来源：大连三垒机器股份有限公司作者：葛阳

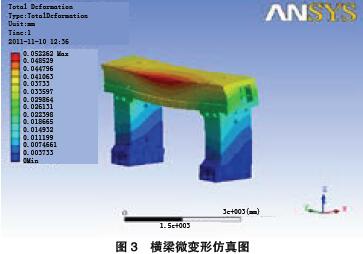

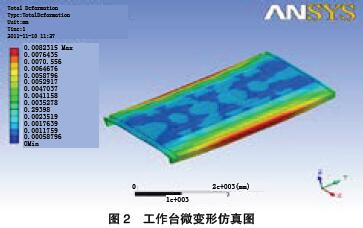

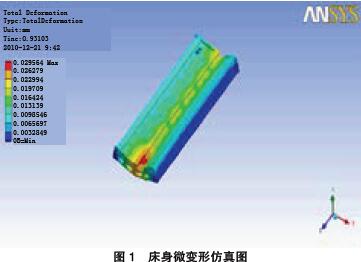

摘要：本文以龙门加工中心GDM2040 的设计开发为案例，阐释设计前期的理论计算和分析过程，通过对机床主驱动系统的计算和校核，分析主要支撑件的有限元，以保证设计的合理性，既为该产品开发提供理论依据，也为相关机床的设计开发提供佐证。

关键词：龙门式加工中心理论计算有限元分析

1、主参数表

根据市场调研和产品改进计划，提出产品的性能要求、需要满足的新标准及工业造型要求等设计信息，确定本机床的主要设计参数如表1 所示。

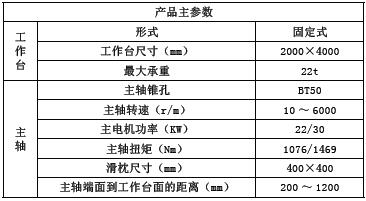

表1 机床主要的设计参数情况一览表

2、主参数的计算及校核

2.1 主驱动系统计算

根据设计输入信息，参考标杆产品配置，与液压系统进行匹配计算，以确定动力系统的输出功率、转速，从而选择适当的原动机；根据结构布置，进行系统的热平衡计算，以选择合理的散热方式及散热器。

计算过程如下：

（1）主轴电机：西门子1PH7137-2QF03-0CA0；

（P = 2 2 / 3 0 K W，N m a x = 8 0 0 0 r / m，N r a t e = 1 5 0 0 r / m，T=140.1Nm）；

（2）主轴转速：10 ～ 6000r/m（低速档：10 ～ 990，高速档：990 ～ 6000）；

（3）锥孔型号：BT50（7:24）。

2.2 液压系统计算

由设计要求可知，本机床液压系统各执行回路所需流量、压力油由液压站集中供给。机床各执行回路工作时所需的压力分别为：刀库6MPa，附件头拉紧5MPa，主轴换挡5MPa，主轴松刀6MPa，附件主轴松刀10MPa，C 轴夹紧放松5.5MPa，最大工作流量为刀库40L/min。本机床选用单电机加变量叶片泵的方式为系统供油。由于液压系统在传动的过程中存在着局部压力损失和沿程压力损失，故选择叶片变量泵出口处的压力为10.5MPa。

（1）主机液压站油泵的选择。当泵的效率取0.9，电机转速为1500r/min 时，泵参考排量：

于是，油泵型号选择PV7-1X/25-30RE01MC0-16，排量为30ml/min，最大流量43.5ml/min，最高工作压力为16MPa，厂家力士乐，满足使用要求。

（2）主机液压站电机的选择。油泵电机选用Y 系列三相异步电动机。若电机的效率为0.8，则所需的功率为：

故，选用电机型号Y160M-4-B35，功率11KW，额定转速1460r/min，满足使用要求。

2.3 X 轴驱动系统校核

参数m=30000kg，X 行程为4200mm，Ve=20m/min，a=1m/s，μ=0.01，η=0.95，Fv=6178N，弹性模量E=210000；初选丝杠导程为P=0.04mm，传动比i=5，载荷性质Kp 为1.2 ～ 1.5，取Kp=1.3，载荷影响系数Ka：1 ～ 3 级丝杠时，Ka=1；4 ～ 5 级丝杠时，Ka=0.9。初选5 级丝杠，所以Ka=0.9。

（1）丝杠选型

摩擦力mg 0.01 30000 9.8 2940 R F = μ = × × = N

丝杠最大载荷max 2940 6178 9118 R V F = F + F = + = N
