摘要: 用单齿 BTA 刀具进行深孔钻削时，刀具磨损通常以刀齿后刀面磨损为主。本文提出一种基于人工神经网络的后刀面磨损值预测方法，采用试验设计的方法进行 BTA 钻削试验，通过万能工具显微镜来测量刀齿后刀面的磨损值，得到训练样本。通过有限的训练样本建立关于切削速度、进给量和轴向力的刀齿后刀面磨损量的预测模型，然后运用 MATLAB 进行仿真与计算。试验和仿真结果表明，该模型能有效预测刀齿后刀面磨损值，为减少刀具磨损提供了依据。

       关键词: 人工神经网络; 单齿 BTA 钻; 后刀面磨损值

       1、 引言

       现代切削对深孔加工技术的要求越来越高，深孔加工环境相对封闭，刀具磨损很难控制，造成加工质量降低，极大限制了深孔加工技术的发展。目前在深孔加工中，BTA 钻削因具有良好的加工质量和稳定的加工性能得到了广泛应用。单齿 BTA 钻包括刀齿、刀体和两个导向条，其磨损最先出现在刀齿后刀面，因此，通过测量深孔加工过程中单齿 BTA钻刀齿后刀面磨损值来表示刀具磨损，有助于改善深孔加工质量。

      人工神经网络近年来技术发展比较成熟，在深孔加工领域已得到初步应用，可利用神经网络来预测深孔加工过程中单齿 BTA 钻刀齿的后刀面磨损值。BP 网络是神经网络模型中应用最成熟、最广泛的模型［1］。本文以切削速度、进给量和轴向力为设计变量，确定了钻削试验方案，得到训练样本，然后利用 BP 神经网络模型来构建刀齿后刀面磨损值的预测模型。

      2 、试验

      如图 1 所示，选用 T2120 深孔钻镗床进行钻削试验，试验对象为直径 60mm 的镍合金( NCr9) 。试验采用直径 D = 15mm 的单齿 BTA 机夹可转位深孔钻头钻孔。钻孔长度 500mm，每个孔用新的刀具钻。采用三向铣削测力仪测量轴向力，并用万能工具显微镜测量刀齿后刀面磨损值。为更好地研究切削参数( 切削速度和进给量) 和轴向力影响刀齿后刀面磨损的预测模型，仅设置这三个变量，其他因素不变。试验测量数据见表 1。

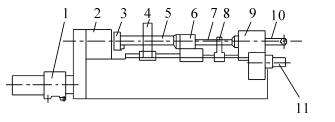

                        图 1 T2120 深孔钻镗床结构

        1． 主轴电机 2． 主轴箱 3． 卡盘 4． 工件中心架 5． 工件 6． 输油器7． 钻杆 8． 支撑架 9． 钻杆进给座 10． 排屑管 11． 进给电机

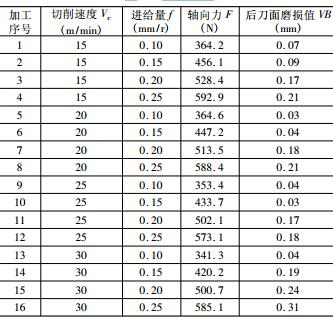

                              表 1 试验数据


       3 、刀齿后刀面磨损值预测和 BP 神经网络模型的建立

       3. 1 网络结构

       用试验所得数据 来 训 练 和 测 试 神 经 网 络 结构［2］。BTA 钻削过程的神经网络模型见图 2。输入数据为切削速度、进给量和测得的轴向力，用来预测刀齿后刀面磨损值。BP 神经网络是一种包括输入层、隐含层和输出层的前馈神经网络，Hecht-Nielsen证明具有 1 个隐含层的 3 层前馈型网络可以逼近任何多变量函数，故本文采用 3 层 BP 神经网络［3］。输入层 u 有 3 个神经元，输入数据由切削速度 Vc、进给量 f 和轴向力 F 组成; 输出层为一个神经元 v，输出数据只有刀齿后刀面磨损值。根据Kolmogoro定理，按照经验公式 k = 2u + 1 确定隐含层神经元数目，得出隐含层 k = 7。

       3. 2 BP 神经网络训练

       运用 MATLAB 中的神经网络工具箱中有关神经网络设计、训练以及仿真的函数来实现 BP 网络的训练。在实际训练过程中，首先需要对输入数据进行预处理，本文采用常见的归一化处理方法，训练时采用归一化处理后的数据，训练结束后对得到的输出数据再进行反归一化处理。然后进行采用 newff函数进行 BP 神经网络的创建，对网络进行初始
化。网络训练使用函数 train( ) ，采用批处理模式的训练函数，用普通训练函数中的梯批度下降训练函数 traingd 进行训练，得到如图 3 所示网络训练误差图。用 sim 函数仿真该网络得到预测值。

                       图2 建立的神经网络模型


                        图3 训练误差图


      3. 3 BP 神经网络预测和结果分析

      运用 MATLAB 程序确定网络结构和各个部分的参数，对刀齿后刀面磨损值进行预测，得到预测值如表 2 所示，并与试验测量值进行比较( 见图 4) 。由表 2 数据可见，预测数据和试验数据之间具有很好的相关性。刀齿后刀面磨损的试验值与神经网络预测值的较为接近，平均误差百分比不超过 13． 09%。

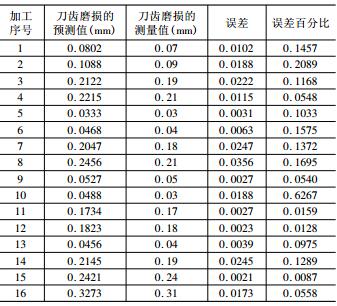

                     表 2 后刀面磨损的预测值和试验值的比较

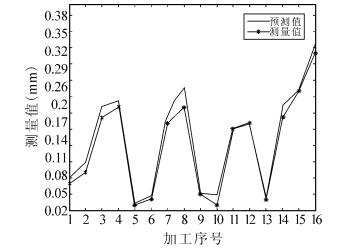

                          图 4 预测值与测量值的比较

      4 、结语

      运用 BP 神经网络对深孔钻削过程中的单齿BTA 钻刀齿后刀面磨损值进行预测研究。试验和仿真结果表明，用神经网络对刀具磨损进行预测具有良好的泛化处理能力。设计和测试的 3 － 7 － 1 拓扑结构网络模型可以很好进行预测。通过对试验数据的分析，可以证实网络的输入数据( 切削速度 Vc、进给量 f 和轴向力 F) 和输出数据( 刀齿后刀面的磨损值 VB) 之间具有相关性，神经网络是能够学习的。为预测刀具的磨损值和减少刀具磨损提供了指导意义。
