我厂有一台汉川XK714数控钻铣床,配备西门子802S数控系统,系统ECU硬件和显示器组件损坏,但机床的驱动器、步进电动机和硬件电路还完好,机械部分加工精度良好,现对其进行改造。
1. 数控系统的选用
常见的数控系统有西门子802S base line、西门子802D系统、FANUC 0C/0D等系统。在此选用西门子802S base line系统,它是西门子802S系统的升级产品,能够控制2~3个步进电动机和一个伺服主轴或变频器,连接步进驱动STEPDRIVE C/C+,利用机床原有部件,仅需要对系统参数和PLC程序做编辑设定,就能够满足生产加工要求。
2. 改造前的准备工作
XK714数控钻铣床要求数控系统能控制X/Y /Z三个进给轴,通过变频器实现主轴电动机电气调速。由于机床的损坏导致系统机床数据及PLC梯形图遗失,通用性便利无法利用,因此要根据西门子802S base line系统的功能和接线要求对梯形图进行重新设计、修改,以满足该机床原有的动作控制要求及加工工艺要求。
3. 改造实施
(1)机床技术配置 根据机床的加工工艺要求将控制系统设置铣床配置。首先用V24软件将个人PC与控制系统连接起来,打开控制系统直到成功导入,然后在通信菜单中设定缺省值,按“启动输入”,最后选择用于铣床的技术配置文件TECHMILL.INI并用WINPCIN将它传入控制系统,文件传送正确后,调试开关至位置“0”执行上电。系统配置已经更改完成,缺省为3个坐标轴(X/Y /Z 轴)、1个主轴,无移动轴、G17等。完成上述配置以后,再对数控系统的主要控制参数、PLC功能参数进行设定,本机床的部分主要设定数据如表1所示。

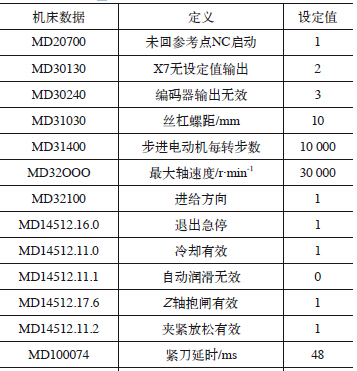

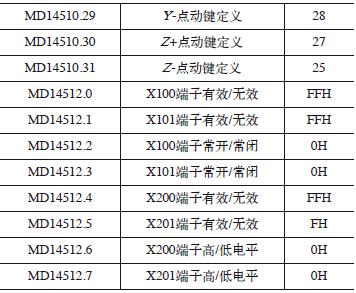

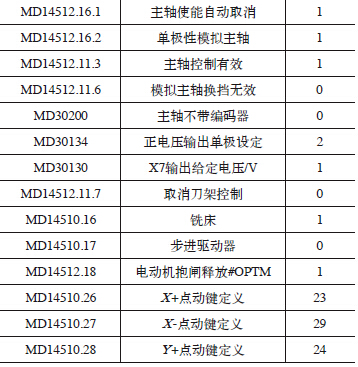

表1 机床部分主要设定数据
(2)系统的接线 遵照《安装调试手册》中CNC控制器与步进驱动STEPDRIVE C/C+和步进电动机的连接。注意驱动器侧接线组号的区别,I/O端X100/X101、X200/X201接口有效,如图1所示。

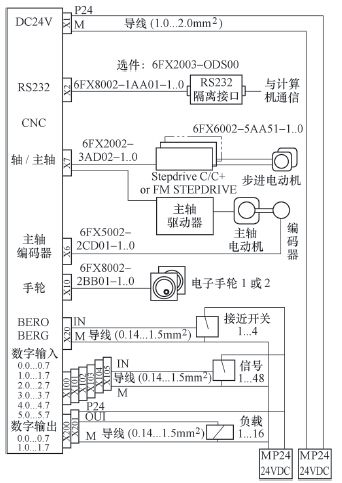

图1 系统接线图
(3)输入/输出地址分配及定义 所有I/O地址的定义都要符合原电路设计,方便此后维修人员的维修作业。根据新采购的变频器接线控制要求,主轴转速指令以0~10V电压由系统X7模拟量接口输出至变频器,主轴正反转、制动等PLC输出信号引入变频器数字使能端;变频器过载、复位等信号引入PLC输入端;回零减速开关信号引入X20专用端子;预留冷却输出,Z 轴为重力轴带抱闸,主轴润滑、导轨润滑采用自动控制,其他I/O地址不变,部分I/O地址如表2。

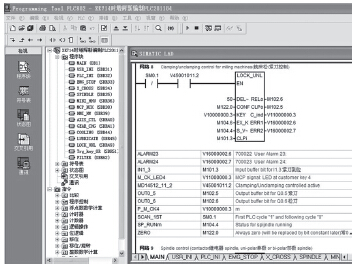

图2 程序中文注释图

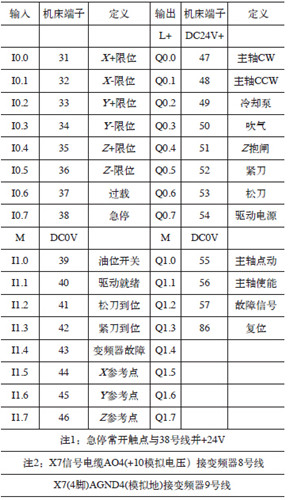

表2 XK714 I/O地址表
(4)PLC梯形图的编辑 在个人PC上打开标准梯形图,根据802S/C/D PLC子程序库应用指南,重新编辑生成梯形图。它包含14个网络,包括I/O信号映射处理、急停控制、X/Y /Z 轴使能控制、松紧刀控制、单极性模拟变频主轴控制等,并根据重新设定的I/O表对加工中涉及到程序进行编辑修改,并对各网络进行中文注释,如图2所示。编辑完成后, 配做了九针通信电缆, 连接RS232通信接口,设定存取权限、RS232通信参数,系统侧Step7连接通,从PC下载至机床,把机床机械锁定,试运行此PLC程序正常。
(5)调试及运行 本次的改造是在原机床电路的基础上进行的,充分地保持了机床电路的完整性,机床的硬件连线只需要进行简单的梳理,因此软件部分的设计完成后,需要对机床进行调试运行。
先对强电部分进行模拟试验,断开数控系统到电器柜的连接,测试和调整电器柜内强电电路和控制电路无异常;然后将电源引入数控系统,通过模拟输入信号判断输出状态是否正常。上述工作完成后对机床进行分步调试,恢复数控系统与电器柜的连接进行调试:①手动方式下移动X 、Y 、Z 轴,检验行程开关是否可靠;并旋转主轴以及松、紧刀。
②回零方式下验证坐标轴回零是否正常、准确,设定软限位行程。③MDA方式下输入指令验证坐标轴的进给、联动;主轴正反转及转速。④自动方式下运行试机程序观察机床动作运行状态是否正常。⑤进行必要的精度检验,修改设定坐标轴反向间隙,装夹零件进行试切削,跟踪调整合格后交付使用。
4. 今后维修中的注意事项
SINUMERK802S base line系统的维修非常方便。在使用中出现的机床故障绝大部分是外部的信号开关、接触器、继电器控制或联锁电路造成的,相关的开关信号、联锁触点信息均已写入程序,并设置了相应的报警文本,出现异常便于排查;对于干扰等引起的系统的故障可通过重启系统解决,如果系统复位后仍存在,应检查相关控制参数是否被误改变化、外部电路是否正常。
由于系统采用的是开环控制系统,对步进电动机的失步并不能实时监测,所以要经常检查机械传动负载、协调工艺加工在合理范围。
