捷克数控镗床主轴刀具放松液压系统改造
2021-7-5 来源： 中冶陕压重工设备有限公司 作者：刘巨鹏
摘要：以捷克W200HENC镗床主轴刀具放松不到位故障为例，分析了刀具放松不到位的主要原因，对刀具放松独立液压系统进行了改造，实现了预期的目的。
关键词：镗床主轴；刀具放松；液压系统；改造
数控镗床具有镗、铣、钻、铰、扩、锪孔及攻螺纹等功能，配备各种铣头，可实现工件一次装夹，五面加工，一机多用，从而提高加工质量和生产效率。但频繁出现主轴刀具放松不到位、无法正常工作的情况。以下以捷克W200HENC镗床出现刀具放松不到位故障为例，进行分析和处理。
1、故障诊断分析准备
W200HENC镗床改造前液压系统如图1所示，主要实现X轴、主轴箱、方套及镗杆等的夹紧放松、主轴变速、主轴制动及刀具放松等功能，由此分析刀具放松不到位主要有以下原因：①泵压力不足。②管路泄露。③放松液压缸窜腔或研死。

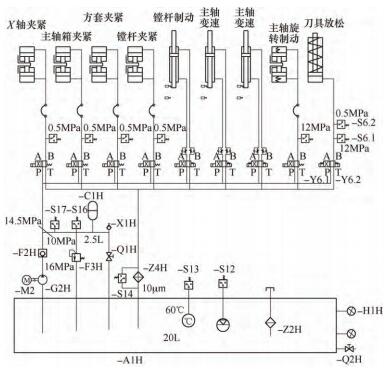

图1 机床改造前液压系统
2、故障诊断过程
有以上三点分析作为维修前期准备，接下来进行故障判断和排除就变得十分清晰和明确。从以下三方面进行检查并排除故障：①泵压力检测包括泵内齿轮、配油盘及泵体磨损检查。②管路泄露包括接头、控制阀、密封元件老化、损坏检查。③液压缸密封及研伤检查。
通过以上几方面检查，结果发现问题是泵压力不足，为7～8MPa，低于12MPa。接下来对泵单独进行检查。
3、展开维修工作
经过对液压泵分解检查，发现泵内齿轮、配油盘及泵体间有轻微磨损，造成泵出口压力下降到7～8MPa。虽该压力能满足其他运动部件夹紧放松压力要求，但无法满足刀具放松要求，导致系统报警，机床无法正常工作。
为了排除此故障，只能频繁更换液压泵，既不经济，又耽误生产。为此决定单独设计一套独立液压系统，专门实现刀具放松功能，如图2所示。该系统采用原系统同型号进口高压齿轮泵，其他液压元件、附件均选国产。

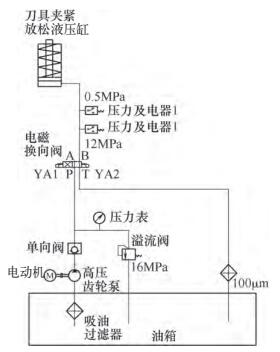

图2 改造后刀具放松独立液压系统
4、 结语
待液压系统安装到位后，电器技术人员接好控制电路，经调试可完全实现刀具放松功能，维修改造工作圆满结束。
