国产数控机床和数控系统在航天制造领域应用示范
2020-5-11 来源：-- 作者：-
航天工业是机床行业的高端用户，对数控机床的需求特点是大型、复合、精密及多轴联动等，并且要求数控机床具有高刚性、高精度、高效率。
发展航天事业，建设航天强国，是我们不懈追求的航天梦。我国规划，2020年年底左右，我国要完成载人航天、探月工程、北斗导航、高分辨率对地观测系统等重大航天项目；2025年前后，全面建成国家民用空间基础设施，推动空间信息应用规模化、业务化、产业化发展；2030年实现整体跃升，跻身航天强国之列，以航天梦助力中国梦。
航天发射
神舟飞船
目前，国内航天制造企业所使用的高端数控机床仍以进口为主，国产数控机床因技术成熟度、可靠性、自动化水平等原因，尚不能很好满足航天领域的制造需求。近年来，国家采取有力措施，鼓励国产数控机床和国产数控系统在航天制造领域的应用示范，使国产数控机床和国产数控系统逐步替代进口成为发展趋势。武汉华中数控股份有限公司与北京工研精机股份有限公司、四川普什宁江机床有限公司、上海拓璞数控科技有限公司、浙江日发精密机械股份有限公司、航天制造企业紧密合作，在此方面已经取得了很好成绩。
应用案例
华中数控与四川宁江机床合作生产五轴卧式加工中心应用于航天制造领域
武汉华中数控股份有限公司（以下简称华中数控）与四川普什宁江机床有限公司（以下简称：宁江机床）紧密合作，针对航空航天装备关键零件的数控加工需求，批量生产THM6363IV型五轴卧式加工中心，全部配置华中数控HNC-848D高性能数控系统。目前，双方合作生产的五轴卧式加工中心已经形成批量销售，全部用于航天装备制造领域重点企业的数控加工。
一、机床特点
宁江机床THM6363IV型五轴卧式加工中心是专为高效切削和柔性生产线组线开发的五轴卧式加工中心，数控系统采用HNC-848D型高档数控系统。具有一次装夹完成铣、钻、镗、铰、攻丝多工艺复杂曲面零件加工能力，适用于航天、航空、汽车、预警装备等行业数控加工需求。
机床主要特点：
• 高动态性能：直线轴最大加速度1G，进给速度20m/min，快移40m/min；
• 高加工精度：定位精度4μm，重复定位精度2μm，铣削孔圆柱度5μm以内（孔直径φ100mm）；
• 高主轴配置：采用大扭矩电机，适配机械主轴，适合大背吃刀量切削；
• 模块化驱动：驱动采用HSV-120型号，高精度、高响应控制，驱动模块之间可进行能量共享，同时还能通过可控整流模块将多余电能回馈给电网；
• 立式交换托盘：托盘采用立式交换，不易夹屑，有效提高工件交换的稳定性；
• 伺服驱动刀库：具有更好的分度精度，有效提高高速换刀稳定性。

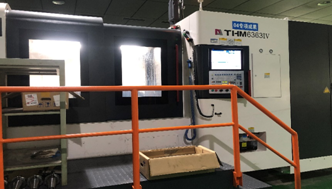

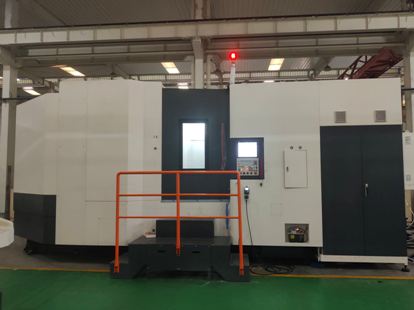

THM6363IV型五轴卧式加工中心
二、数控系统解决方案

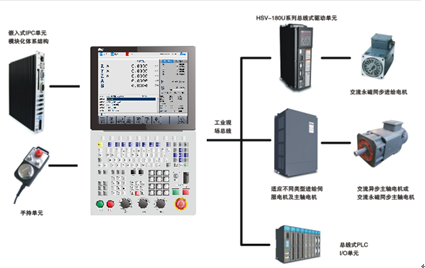

HNC-848D系统连接示意图
1、数控系统主要功能
THM6363IV五轴卧式加工中心主要应用华中HNC-848D数控系统的五轴联动功能、五轴RTCP功能、五轴RTCP速度校验功能、五轴标定功能、五轴定向加工功能、五轴定向刀具半径补偿功能、旋转轴结构误差补偿功能、刀具矢量编程功能、法向进退刀功能、在线自动刀具测量和工件测量、空间误差补偿和全闭环控制功能、智能产线的全开放式网络接口功能、加工大数据采集和监控功能等高档控制功能。
2、数控系统装置、伺服驱动和电机配置清单
三、应用效果
配套华中数控HNC-848D数控系统的宁江机床THM6363IV五轴卧式加工中心目前已在我国航天、航空、汽车等重点领域企业实现批量应用，用于航天航空装备复杂结构件、乘用车双离合变速器换挡毂等复杂零件的数控加工，满足了高端制造领域的制造需求。

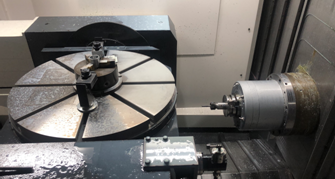

航天领域制造应用
航天领域制造应用
（来源：武汉华中数控）
