大联大世平集团推出基于NXP产品的电池监控单元（CMU）方案
2024-7-16 来源：- 作者：-
2024年7月16日，致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下世平推出基于恩智浦（NXP）S32K118和MC33774芯片的电池监控单元（CMU）方案。

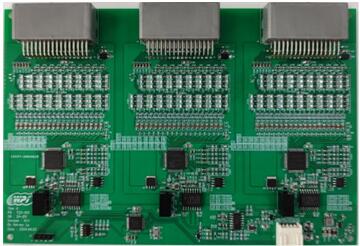

图示1-大联大世平基于NXP产品的电池监控单元（CMU）方案的展示板图
随着全球对可再生能源的利用日益加深，储能系统作为平衡能源供需、提高能源利用效率的关键技术，其重要性愈发凸显。为满足不断增长的新能源需求，大联大世平基于NXP S32K118和MC33774芯片推出电池监控单元（CMU）方案。该方案具有精确的电芯检测和保护功能，能够为储能高压电池管理系统的稳定运行提供保障。

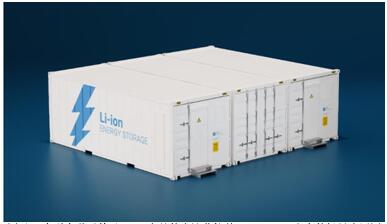

图示2-大联大世平基于NXP产品的电池监控单元（CMU）方案的场景应用图
本方案选用NXP旗下专为通用汽车和高可靠性工业应用设计的S32K118 MCU作为主控。该MCU通过AEC-Q100规格认证，其采用Arm Cortex M0+ 内核，主频为48MHz，并具有25KB SRAM和256KB Flash，能够满足系统对数据处理和存储的需求。
在电池监测和保护方面，方案搭载NXP MC33774芯片，该芯片支持4~18串电池监测，能够进行高精度的电压、温度和电流测量，电芯电压检测精度可达±0.8mV，测量误差小于2mV。此外，MC33774还具备车载无源电池平衡功能，通过自动选择最佳平衡序列，有效提高电池组的整体效率和使用寿命。
图示3-大联大世平基于NXP产品的电池监控单元（CMU）方案的方块图
除此之外，方案还采用NXP的CAN高速收发器TJA1043、Molex旗下高性能连接器501876-1041、SGMICRO的同步降压转换器SGM61412、纳芯微通用数字隔离器NSI8241C以及onsemi的EEPROM CAT24C512，通过这些高性能的产品，本方案可确保储能系统的安全、高效和长期运行。在全球能源转型的关键时刻，大联大将继续携手原厂推动可再生能源的利用，为实现可持续发展做出积极贡献。
核心技术优势：
支持CAN-BUS架构，CAN FD速率高达5Mbit/s；
电芯电压检测精度可达±0.8mV，考虑到PCB差异误差可在±2mV范围内；
单颗MC33774深度睡眠功耗低至15μA；
拥有I2C主设备接口，可以控制片外EEPROM等从设备。
方案规格：
采用外部24V供电；
支持通过CAN与主控进行通信；
最多支持监测54串电池状态；
支持单体电池过压、欠压检测，阈值可设（Default：过压4.25V、欠压2.75V）；
支持4路电池高、低温检测，阈值可设（Default：高温70℃、低温-20℃）；
电池电压采样周期50ms以内，温度采样周期500ms以内；
支持断线检测；
支持MCU与AFE进行隔离SPI通信；
最大支持300mA的均衡电流，平均均衡电流150mA；
每颗MC33774对应一个片外EEPROM，可支持512Kb数据存储。
本篇新闻主要来源自大大通：基于 NXP S32K118 和 MC33774 的 ESS HVBMS CMU 方案
