东芝推出新款数字隔离器,助力工业应用实现稳定的高速隔离数据传输
2023-5-9 来源: 东芝 作者:-
—高共模瞬态抑制(CMTI)和高速数据速率—
中国上海,2023年5月9日——东芝电子元件及存储装置株式会社(“东芝”)宣布推出新款高速四通道数字隔离器“DCL54xx01”系列,该系列具有100kV/μs(最小值)的高共模瞬态抑制(CMTI)和150Mbps的高速数据速率。该系列六款产品于今日开始支持批量出货。
想要确保工厂自动化设备的安全性和可靠性,需要隔离器件来确保绝缘并防止噪声传播。东芝提供了数字隔离器解决方案,以满足工业应用在更高速度、多通道信号通信以及高CMTI方面的要求。
新产品采用东芝专有的磁耦合式绝缘传输方法,可提供100kV/μs(最小值)的高CMTI[1]。这不仅实现了隔离信号通信中输入/输出间电气噪声的高容限,而且也有助于稳定的控制信号传输和设备运行。该数字隔离器具有0.8ns(典型值)的低脉宽失真[2]和150Mbps(最大值)的高速数据速率,适用于多通道高速通信应用,如用于SPI通信的I/O接口。
50年来,东芝一直为其客户提供光耦——一种通过光耦合来确保绝缘性能的隔离器件。展望未来,除了光耦之外,东芝还将扩大自身的高速四通道数字隔离器产品线,增加通道和封装的数量,并提供高质量的绝缘器件,从而为工业设备控制所需的可靠、实时数据传输提供支持。
应用
- 工业自动化系统(I/O接口、可编程逻辑控制器等)
- 电机控制
- 变频器
特性
- 高共模瞬态抑制:CMTI=100kV/μs(最小值)
- 高速数据速率:tbps=150Mbps(最大值)
- 低脉宽失真:PWD=0.8ns(典型值)(VDD1=VDD2=5V)
- 四通道:正向四通道和反向零通道
正向三通道和反向一通道

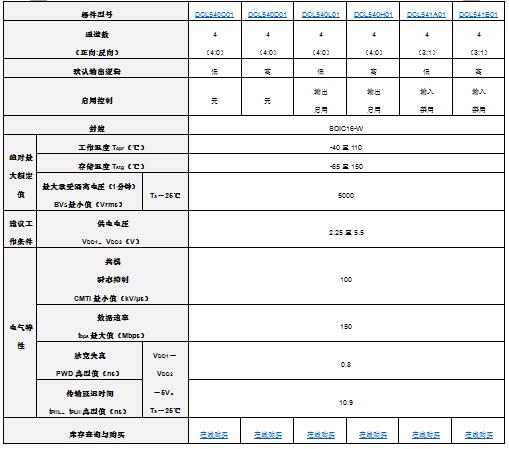

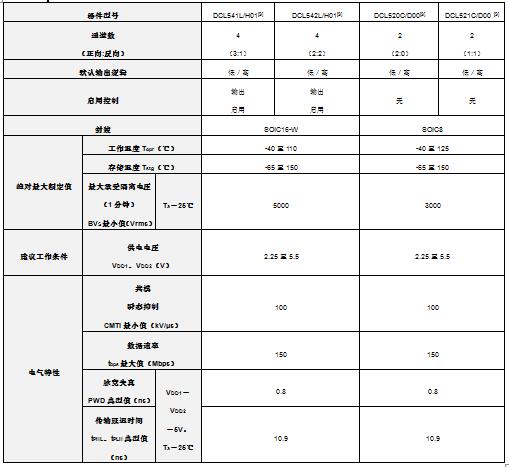

主要规格
注:
[1] 测试条件:VI=VDD或0V,VCM=1500V,Ta=25℃
[2] 测试条件:VDD1=VDD2=5V,Ta=25℃
[3] 开发中(截至2023年5月)
