安全可靠的模垫控制系统
2023-1-9 来源：博世力士乐 作者：-
博世力士乐为标准模块 IH04 配备了模块化标准控制系统，附 DGUV 测试证书

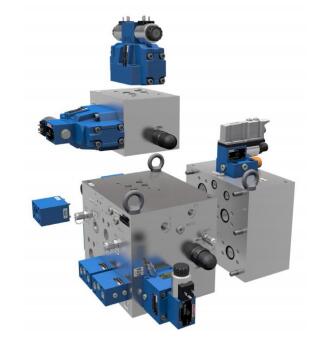

加快组装速度，并减少文档编制工作：模垫模块 IH04E 具有符合 PLe 第 4 类的安全功能。（图片来
源：博世力士乐公司）
借助博世力士乐新推出的 IH04 E 型标准模块的模垫功能，工程师可以使用最常见的开关系统。此类模块经过 DGUV 测试认证，具有标准化安全概念，能够以最低成本满足一般安全要求。用户可选择性地将此类模块与能量回收功能结合，同时降低模垫模块的能耗。
通过模垫技术，可确保板材在成型过程中保持均匀厚度，避免工件出现裂纹或褶皱。博世力士乐最新开发的 IH04 E 型（IH04E）模垫模块与 IH04 C/D 型上活塞标准模块互补。IH04E 与当前最受欢迎、最先进的液压模垫开关系统兼
容。
同时，作为一个控制系统，该模垫模块符合 ISO 16092-3 规定的液压机安装要求，作为“安全相关控制系统部件”，符合 ISO 13849-1 标准，具有 PLe第 4 类功能，可防止在其自身重量下意外下降，防止从止动位置意外启动，以及停止危险的闭合运动，安全降速达到第 3 类。有了 DGUV 测试证书，将大大减少工程师根据相关标准证明其机械安全性所需的计算和文件工作。
IH04E 由一个基本模块和一个换向阀组成，用于创建“主动”模垫。基本模块提供可靠的安全功能。扩展模块提供预拉伸或可持续能量回收先决条件。额外的扩展模块支持差动开关切换和负载感应。
IH04E 的标称尺寸为 NG10 至 NG32，在工作压力高达 315 bar 的情况下，泵容积流量达到 800 升/分钟。
博世力士乐采用 IH04 S 型机械压力机液压过载保护系统，提供额外的解决方案来保护成型机。在柱塞和机床之间设置一个油垫,如果发生故障，该油垫上的负载将减少。负载仅在 5 毫秒后降低，从而在过载情况下保护机床、驱动器和压力机机架。如果柱塞承受偏心负载，则所有连接的过载保护系统将同时触发。IH04S 安装在柱塞的油垫上，或固定在柱塞中心处，并通过管道连接。过载保护系统也包含紧凑型液压动力单元。
