安森美半导体灵活、小巧、低功耗的USB Type-C方案加速系统设计
2018-1-19 来源：安森美半导体 作者：-
随着技术的演进和人们对充电功率和数据传输速率的需求不断提高，USB Type-C应运而生。USB Type-C是下一代USB连接器、端口和电缆的标准，支持双向电源和正反逆插，提供更高的充电功率和更高的数据传输速率，为用户带来更高的性能和更多的便利，也为设计人员和制造商提供简洁性，将越来越广泛地用于智能手机、平板电脑、扩展坞、适配器等终端设备。IHS预计2019年基于 USB Type-C的设备出货量将超过20亿，为40%的USB总市场容量(TAM)。据ABI Research，到2020年约一半的智能手机和93%的笔记本电脑将含USB Type C互联。
针对这最新的市场趋势，安森美半导体为市场提供完整的Type-C和USB-PD方案，包括USB Type-C和USB-PD控制器、超高速开关、端口保护方案、转接驱动器等。这些方案支持双角色端口 (DRP)、下行端口 (DFP) 和上行端口 (UFP)，具有业界更低功耗、更小尺寸(比基于MCU的方案小达95%)，提供更简化和灵活的优势。

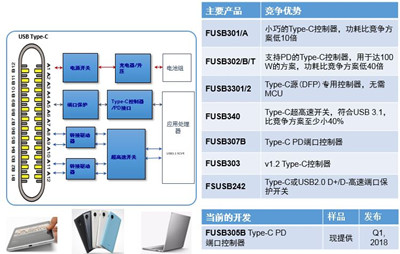

图1：安森美半导体的主要Type-C和PD产品
USB标准及连接器的演进
USB的出现可远追溯到1996年，当时推出的USB 1.0传输速度为1.5 Mbps。然后2000年推出的USB 2.0传输速度提高到480Mbps，提供最大2.5 W (0.5 A，5 V)的功率，随后USB 3.0的数据传输速度提高到5Gbps，最大功率提高至4.5 W (0.9 A，5 V)。而最新的第二代USB 3.1将数据传输速度提升至10Gbps。
USB Type-C是新型的连接器。USB标准的原始设计是USB Type A，为扁平的矩形。Type A端口大多用于主机设备，如台式电脑、笔记本电脑、游戏机和媒体播放器。USB micro B连接器较小，主要见于外围设备。现在行业标准正在向USB Type-C发展，支持USB 3.1和USB-PD，提供单个连接器/电缆，免去多个电缆和连接器的麻烦。USB Type-C端口最大功率可达15 W (3 A，5 V)。对于USB 3.1，若采用支持USB-PD的Type-C连接器，最高功率可达100 W (5 A，20 V)。

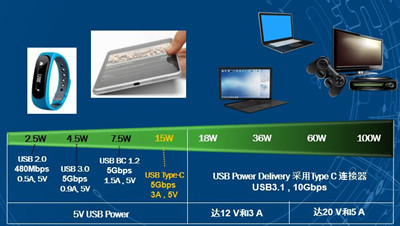

图2：随着技术的演进，功率快速增长
USB Type-C主要应用
在智能手机、平板电脑等应用中，USB Type-C主要作为充电接口和用于超高速数据的传输，当用作充电接口时，支持USB-PD和快充，通常仅一个插槽。安森美半导体针对此类应用的Type-C及USB-PD产品主要有支持PD的可编程的Type-C 控制器FUSB302B、符合USB 3.1 Gen-II的Type-C超高速开关FUSB340 、支持TCPC的Type-C PD端口控制器FUSB307B、Type-C或USB2.0 D+/D-高速端口保护开关FSUSB242等。
在用于计算机时，USB Type-C实现多个双角色端口和用于超高速数据的传输，并用作宽范围的电源输入/输出端口，安森美半导体用于计算机的Type-C产品主要有FUSB340 、FUSB307B、FUSB252等。
对于AC-DC适配器，行业设计正带动增加的功率密度，需要支持可编程(PPS)。安森美半导体主要提供准谐振PWM控制器FAN604和具有SRC默认状态的100W USB Type-C 可编程的控制器FUSB302BT。
如何降低USB 3.x的插入损耗
在支持USB 3.x的Type-C环境中可实现超高速数据传输，在这环境下的大多数应用都需要一个转接驱动器来减小插入损耗，如图像传感器、汽车信息娱乐系统、平板电脑、游戏系统、手机、虚拟实境(VR)设备、有源电缆、打印机/扫描仪、高清显示器、基座/集线器等。
电缆插入损耗可能会因不同的供应商、电缆量规、类型而有所不同，而接口对电缆损耗性能有很大影响。FR4损耗因线长、所采用的介质和布线而有所不同。但电缆和FR4的损耗都取决于采用的数据速率。例如，9英寸FR4以5 Gbps传输时约有3.9 db 损耗，但以10 Gbps传输时有 6.9 db损耗。如果用24英寸FR4以5 Gbps传输时的损耗从3.9 db增至9.6 db，以10 Gbps传输时的损耗从6.9 db增至16.8 db。因此，这增加了的插入损耗，需要转接驱动器。
第1代和第2代USB 3.1能提供更高的数据速率，但会带来在USB有源电缆设计中减轻信号完整性损失的挑战。有源电缆的长度和性能将推动对转接驱动器和高质量互联的需要，必须识别其速度能力，且尺寸和低功耗是关键。
性能出色的转接驱动器可减少码间串扰，避免因不想要的信号失真影响传输，还有助于符合USB3.x眼图高度和总抖动规范。
安森美半导体的单通道转接驱动器如NB7NPQ701M、NB7VPQ701M和双通道转接驱动器NB7NPQ702M、NB7VPQ702M支持USB 3.1应用，同时支持第一代USB 3.1 (5Gbps) 和第二代USB 3.1 (10Gbps)数据率，扩展信号距离达36英寸FR4 或 5m电缆@ 5Gbps、达10英寸FR4 @ 10Gbps。其单通道转接驱动器与同类器件相比，眼高增加20%，抖动降低20%。
10Gbps USB3.1超高速开关
FUSB340是10Gbps USB3.1超高速开关，典型带宽达10 GHz，具有1.5 V至5 V的宽VDD范围，提供2KV HBM ESD保护，符合Jedec标准，有源功耗低于12 uA，关断功耗低于1 uA，在2.5GHz时的插入损耗仅-1 dB，采用18引脚的TMLP小型封装(2.0mm x 2.8mm x 0.4mm)，是适用于手机、平板电脑、笔记本电脑、超便携应用所需的可正反逆插的Type-C USB 3.1连接器的小型分立方案。
与竞争方案相比，FUSB340具有更宽的电源电压范围、更快的数据速率、更高的带宽、低插入损耗、更低的差分插入损耗(-28 dB)、更低的差分串扰(-44 dB)、更低的ICC关断值(1 uA)和ICC有源值(0.03 mA)、更少引脚数、更小封装(比竞争方案至少小40%)和更薄高度。
USB 3.1 Type C连接器保护方案
在保护方面，安森美半导体采用两个ESD8704器件保护超高速线路，8个ESD7471保护低速和辅助线路。ESD8704具有超低电容、低ESD钳位电压，接触及空气放电± 30 kV，满足IEC61000-4-2 Level 4，采用2.5 x 1.0mm uDFN封装。而ESD7471提供双向瞬态电压抑制，接触及空气放电± 20 kV，满足IEC61000-4-2 Level 4，具有1.0 x 0.6 mm2的小外形。
总结
安森美半导体提供灵活和易于集成的USB Type-C和USB-PD控制器方案支持最新的USB Type-C标准，易于设置和配置，支持固件/提供驱动器用于通用嵌入式控制平台，功耗仅为竞争方案的1/20，尺寸减少达95%，并针对USB3.x的超高速应用，提供转接驱动器、超高速开关和保护方案等全系列方，这些都是USB3.x设计人员的福音，此外，安森美半导体的USB解决方案网页也使用户轻松获得关键应用的优化方案，加速他们的系统设计。
