光栅尺辨向电路在 LABVIEW 环境下的实现
2017-8-7 来源：西安航空学院 作者：苏 力
摘 要：光栅尺测量中，输出信号多为两路正交方波信号，两路正交信号超前或者滞后的相位关系与光栅尺指示光栅的移动方向有对应关系，通过输出信号相位关系的判别，可以判断出测量的方向，辨向电路在 Lab VIEW 环境下的实现，对于利用 Lab VIEW 软件构建的光栅尺测试系统具有非常大的意义。
关键词：光栅尺；辨向电路；Lab VIEW
利用光栅尺搭建的测试系统中，对于光栅尺的输出信号需要进行超前与滞后的判别，从而获知此时指示光栅的移动方向。常用的相位判别方式多是以硬件电路来完成，相对比较繁琐。利用 Lab-VIEW 及相应的硬件将两路信号采集后，直接利用软件处理，能够在很大程度上提高采集系统的工作效率。
Lab VIEW 软件可与仿真软件 Multisim 联合使用，完成仿真电路在 LABVIEW 中的调用，并进行数据分析的功能。这需要用到 Lab-VIEW Multisim Connectivity Toolkit 模块，Lab VIEWMultisimCon-nectivity Toolkit 是对 Multisim Automation API 的封装。各种函数如打开、关闭、查看电路，以及运行、暂停和停止仿真都被添加到了 VI中，这个工具使得工程师们可以构建强大而高效的应用程序，完成自动化仿真。
例如，图 1 所示的四细分辨向电路，就可以利用 Lab VIEW 软件可与仿真软件 Multisim 联合使用来实现。
图 1 四细分辨向电路
图2 联合编程模块位置
图 4 程序界面
首先利用 Multisim 软件构建出仿真电路，在确保仿真电路正确的前提下保存电路文件，以备 Lab VIEW 软件调用。
Lab VIEW 中调用 Multisim 电路，需要用 Multisim Design VI 实现，其在函数选择版位置如图 2。

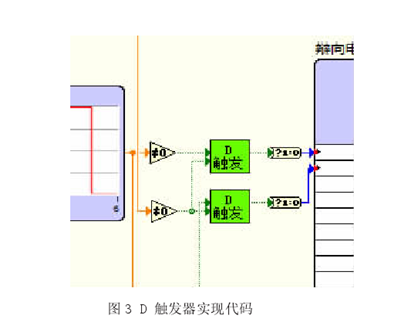

通过 D 触发器实现电路细分，其代码如图 3。
通过以上的操作步骤，能够实现在 Lab VIEW 软件中调用 Multi-sim 软件中的仿真电路，进行数据的处理与分析，提高了采集系统的工作效率
