极具明星气质——台群V-200U/V-400U立式五轴加工中心推介
2022-5-13 来源:台群 作者:-

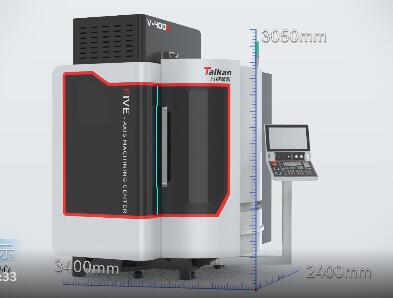

台群V-400U五轴立加
台群精机V-200U/V-400U是一款具备五轴联动功能的立式五轴加工中心,可以切削金属或非金属的多种材质,具有很高的加工精度。台群精机V-200U/V-400U机床结构具有很高的刚性,采用国际领先的高精密数控系统,是一款集高精度、高速度及高刚性等特性于一身的立式五轴加工中心。广泛应用于叶轮、钟表、小型模具、医疗器械、VR眼镜、汽车零部件等复杂零件的加工。

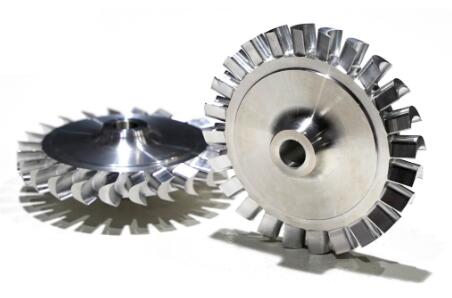

台群五轴立加加工样件

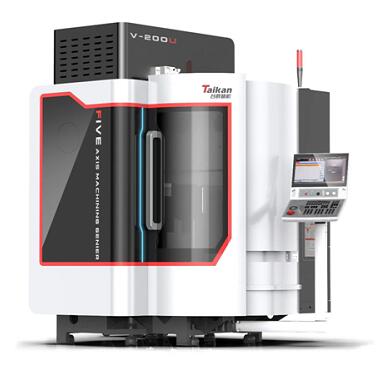

台群V-200U五轴立加
·高刚性主体结构,稳定可靠·
光机主体结构采用高刚性门式O型结构,宽大厚实的底座设计,横梁、立柱一体化结构,主轴布局设计到横梁距离短,BC轴转台结构布局合理,减少各轴的误差叠加,提升各轴的动态特性;结合现代有限元分析软件不断优化提升机床主体结构刚性,达到最优化设计。床身采用优质灰铸铁材料,米汉纳铸造工艺铸造而成,经二次时效处理消除内应力,保证了机床主体结构的高刚性、高抗震性及高稳定性。
·高刚性主体结构,稳定可靠·
光机主体结构采用高刚性门式O型结构,宽大厚实的底座设计,横梁、立柱一体化结构,主轴布局设计到横梁距离短,BC轴转台结构布局合理,减少各轴的误差叠加,提升各轴的动态特性;结合现代有限元分析软件不断优化提升机床主体结构刚性,达到最优化设计。床身采用优质灰铸铁材料,米汉纳铸造工艺铸造而成,经二次时效处理消除内应力,保证了机床主体结构的高刚性、高抗震性及高稳定性。
·高精高效高稳定性的传动特点·
机床X/Y/Z轴配置精密滚柱导轨、精密滚珠丝杠(带冷却);四五轴转台均应用DD直驱电机传动;德国进口西门子SINUMERIK ONE高精度控制系统,配合光栅尺实现五轴闭环控制,达到高精度的控制要求。同时光机主体结构采用高刚性门式O型结构,采用优质灰铸铁材料,米汉纳铸造工艺铸造而成,经二次时效处理消除内应力,实现了机床主体结构的高稳定性。X/Y/Z轴快移速度均为24m/min,BC轴快移速度均为50r/min,配置高速电主轴,满足高速切削的要求。
·基于数字化的高效打样·
由于五轴加工件具有加工零件复杂、多特征多位置加工、加工时间长等特点。
传统的工件打样加工工艺流程存在以下弊端:工件试切需占用实际机床、夹具、刀具、毛坯;工件试切所需耗材采购准备周期长,投入成本高;工件试切需反复、且低进给率进行,费时费力、效率低下;程序异常,未及时发现时,机床碰撞干涉、机床部件损坏,工件报废;工件切削循环时间不能准确预知,生产调度安排不合理等等。
而目前台群推出了以数字化为基础的虚拟机床,与现实机床各项参数配置完全一致。使工件的一些打样加工工艺流程可以先在虚拟机床上进行仿真试制,进行和实际机床操作近乎100%相同的试切验证;可实现验证客户加工需求、检查程序的合理性、规避加工撞机风险、提前预知加工效率等。缩短真实机床占用,提高设备利用率,大幅降低工件打样成本。

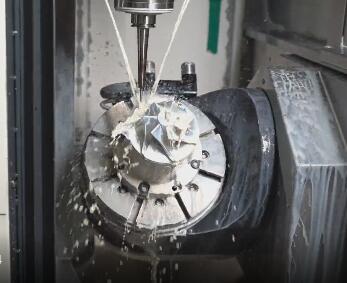

台群五轴立加加工展示
·钣金防护美观安全,人机交互好·
机床外观整体以大圆弧做主体结构,搭配钢化玻璃的应用,黑白颜色相间,机台整体简单美观,且有一定的科技时尚感。配套独立可摆动控制面板,让人机交互体验更好,操作更方便。
