博鲁斯潘针对闭式叶盘推出高速精密五轴立加
2021-11-4 来源：机床协会 作者：
叶轮叶盘是水轮机、汽轮机、航空发动机、火箭发动机、风机、压缩机等的关键部件，按其结构分为开式、半闭式、闭式，从设计与制造加工的角度可以分为组合式和整体式叶盘。
相对于开式和半闭式叶盘，整体闭式叶盘凭借其优越的机械性能和产品性能，在诸多领域得到了广泛应用，特别是在国防和能源领域应用日趋广泛。整体闭式叶盘的叶片表面多为自由曲面，加工难度大，特别是航空发动机、核反应堆冷却泵等的闭式叶盘，要求加工精度高、叶片一致性好，所以一直以来都是机械制造领域的难题。
多轴数控铣削加工中心能够很好地解决整体闭式叶盘的加工难题，因而也成为此类零件盘应用最广泛的加工装备之一。针对此类需求，北京博鲁斯潘精密机床有限公司研发了高速精密五轴联动立式加工中心VMC630-5i。该机通过X/Y/Z直线轴及高精度的A/C回转轴，实现五轴联动加工，以高精度插补进给加工整体闭式叶盘，可以达到理想的叶片轮廓精度和一致性要求。

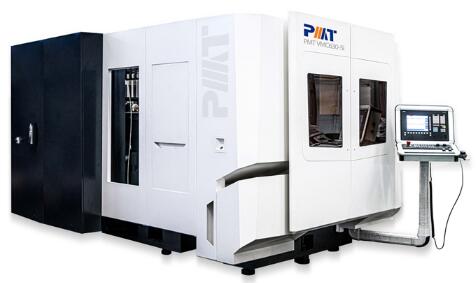

双立柱五轴联动五面体高速精密立式加工中心VMC630-5i

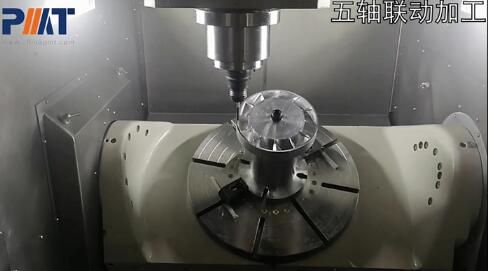

闭式叶盘加工

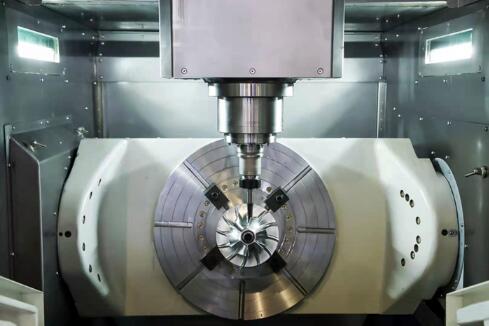

叶轮加工

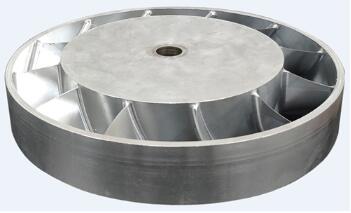

闭式叶盘样件

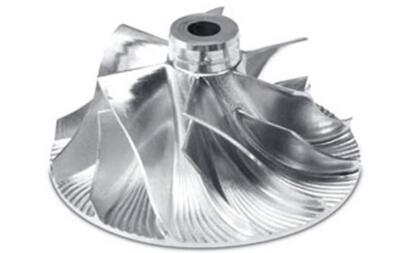

叶轮样件

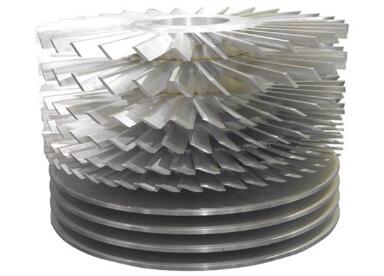

多级分子泵叶片样件
VMC630-5i适用于各类复杂、精密零部件加工，如叶轮、叶盘、分子泵叶片、涡轮壳、模具、壳体等，满足航空航天、汽车零部件、液压零部件、精密模具等行业需求。
VMC630-5i亮点：
（1）双立柱框架结构，高精度摇篮转台，保证整机高刚性、高精度保持性；
（2）整体集成设计，提供更灵活的切削角度、更高的旋转定位速度以及更强的负重能力；
（3）一次装夹完成五面加工，在有效缩短加工周期的同时，获得更好的精度及表面质量；
（4）可选配多款主轴，轻松应对铝合金、不锈钢、钛合金等不同材质的五轴加工；
（5）A轴旋转角度+30°～-120°（选配±130°），C轴旋转角度±360°；
（6）A/C轴定位精度标配7"，A/C轴重复定位精度标配4"；
（7）刀库容量24set（可选配48set），最大刀长300mm，最大刀重8kg。
