三维CAD制图技巧：如何用中望3D"简化"功能修复曲面
2018-2-27 来源：转载 作者：-
破面修复是一个产品工程师无法回避的问题，而从前期报价到模具设计及CAM编程加工都涉及到补破面的工作。在一些OEM公司，客户来图格式多样化，难免出现破化的产品图，一些变形严重的面更是让人头疼（如图1）。

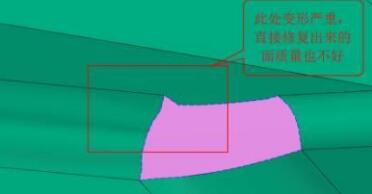

图1 变形严重的破面
那么如何对上图所示的破面进行快速修复，且使其达到良好的质量？下面我们来学习使用中望3D的混合建模功能，对破面进行修复的技巧。
中望3D支持直接导入CATIA、NX、PROE、SOLIDWORKS、SOLIDEDGE、INVENTOR、IGS、STP、X_T等格式。导入产品图后我们要先找到出现破面的地方，中望3D提供了2种方法去帮助工程师定位破面的地方。
找破面方法：

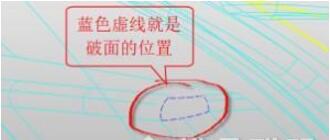

1. 通过切换到线框模式（CTRL+F可以快速实现线框和着色显示的切换），具体见图2，蓝色虚线就是有破面的地方。
图2 破面的位置

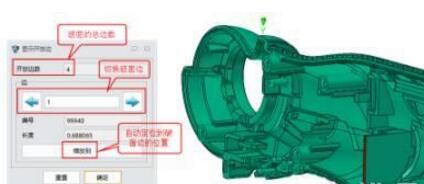

2. 通过修复模块里的显示开放边功能，自动定位到破面的地方，具体操作如图3、图4。
图3自动定位破面的地方

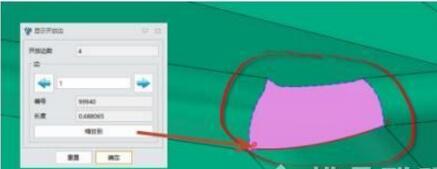

缩放定位后的效果：
图4 缩放定位后的效果
找到破面的位置后就可以开始进行修复的工作了：

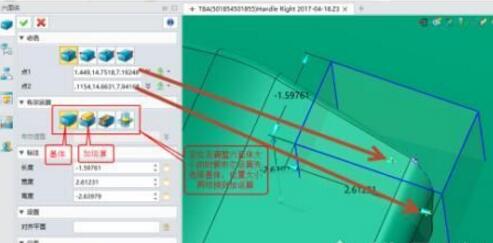

1. 在破面变形的位置创建一个六面体，大小覆盖变形的面就可以，如图5。
图5 创建六面体
