带旋转传感器轴承，转得安心，用得放心
2022-7-21 来源：- 作者：-

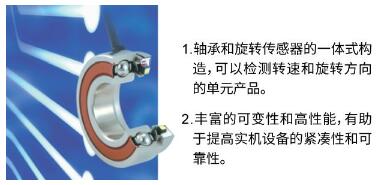

近年来，工业机械领域使用电气控制来实现机械系统简化、节省人力和降低环境影响。在此背景下，电气控制所需的传感器被广泛使用，为了便于传感器的安装并实现设备的紧凑化，市场对带传感器轴承的需求也在逐渐增加。因此，NTN将自身的轴承技术与传感器技术相结合，开发了一系列带有旋转传感器的轴承。
构造和原理

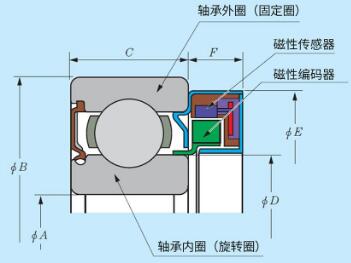

旋转传感器由一个磁性编码器(多极磁铁)和一个磁性传感器组成。磁性编码器固定在轴承的内圈(旋转圈)上，磁性传感器则固定在轴承的外圈(固定圈)上。
当轴(内圈)旋转时，磁性编码器在磁性传感器的附近通过，磁性传感器输出与磁性编码器的磁极(N极、S极)变化相应的信号(矩形波)。

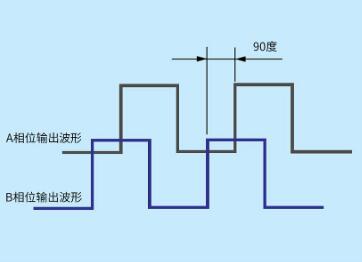

通过对该输出信号进行演算处理，可以得到转速。另外，由于A相位和B相位各自的输出信号相对形成90°(电角度)的相位差，可以检测旋转方向。
主要用途示例

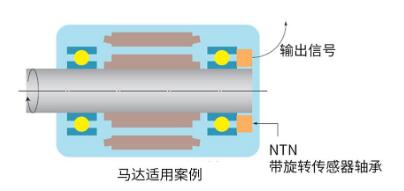

交流伺服马达、直流伺服马达、液压马达等。
通过使用带旋转传感器的NTN轴承，可以检测各种马达的转速和旋转方向。
由于编码器不需要安装在马达外部，有助于实现马达的紧凑性。
使用须知
1.请勿使带静电的物体接触到电线顶端，受到静电的影响可能会导致故障。
2.请勿安装在产生电磁波的设备中，也不要在产生电磁波的设备周围使用本产品。受到电磁波的影响可能会发生故障。
3.请勿在性命攸关的地方使用。
4.建立诸如备用系统等的保障措施，以备传感器发生信号异常时使用。
5.请勿在传感部位施加载荷。
6.请勿使带旋转传感器轴承受到冲击。
7.请勿在电线上施加载荷。另外，也不要提着电线进行搬运。
8.请勿在使水、油或其他异物(铁粉、灰尘)等附着或侵入带旋转传感器轴承的环境中使用。
该产品已在中国地区上市。
