舍弗勒2020年新品：FAG/INA丝杠支撑轴承
2020-7-20 来源：舍弗勒 作者：-
舍弗勒集团是一家来自德国的家族企业，其名称来自于其创始人乔治·舍弗勒（Georg Schaeffler）博士的姓氏。舍弗勒集团是全球范围内生产滚动轴承和直线运动产品的领导企业，也是汽车制造业中极富声誉的供应商之一。通过三个知名品牌－INA，FAG和LUK，舍弗勒集团积极活跃在汽车制造、工业制造和航空航天领域。舍弗勒集团汽车工业部凭借其在轿车和货车的整体动力系统（发动机、底盘、变速箱和辅助装置）中的专业技术成为几乎所有汽车制造商和其它主要供应商的可靠合作伙伴。
舍弗勒丝杠支撑轴承：由于在驱动轴、主轴、转台和直线单元的轴承布置方案上高瞻远瞩，Schaeffler数十年来在全球市场上一直是名列前茅。不过，对于机床子系统的成功来说，单一轴承零件通常不再是决定性的因素。
实际上，得益于舍弗勒产品性能巨大的改进、独一无二的产品卖点："即装即用的产品"，客户将继续获得直接的效益。为了优化整个机床系统，对于子系统的简单支撑是不够的，而是需要将测量、密封、润滑、制动等一些比较重要的功能集成到零件中。这种智慧方法一贯注重于整个系统，包括轴承和轴承位置。这就可提供一系列产品，这些产品涵盖整个机床行业，为客户提供最佳选择。
此外，直接驱动和机电一体化方案在机床行业中的运用越来越广泛。因此，Schaeffler与IDAM - INA驱动与技术有限公司-合作，为提供商网络引入了一个强大的合作伙伴。这样就能作为一站式供应商为您提供轴承元件以及与驱动系统准确匹配的各部件。
舍弗勒丝杠支撑轴承的分类和特性：
一、推力角接触球轴承：
1.1 介绍：
推力角接触球轴承是用于丝杠驱动轴承布置的精密轴承。根据不同系列，它们可以承受径向力以及一个或两个方向的轴向力。接触式密封可以使滚动体免受污染物和水分的侵害。对于较高转速，可采用最小间隙密封。
这种轴承有外圈带安装孔和外圈不带安装孔两种类型。带安装孔的轴承通过螺栓直接安装在相邻结构上。由于没有定位孔的要求或者不需要加工相匹配的轴承端盖，这种解决方案特别经济。
对于某些应用领域，较低精度的轴承布置通常就足够了。因此，也提供有较大公差的轴承。
1.2 产品概览 - 推力角接触球轴承
1.3 产品特性 - 推力角接触球轴承：
丝杠驱动轴承布置用于传统轴承设计结构不能很好地满足应用要求的场合。
INA和FAG推力角接触球轴承的产品范围很广，可以满足螺纹丝杠中高动态运行工况的轴承布置设计要求，如高精度、高承载能力、高刚度、低摩擦、安装简便、免维护或低维护等。通过这些考虑全面、应用理想的产品可以得到具体的解决方案来满足丝杠驱动中轴承布置的技术和经济性要求。
二、滚针/推力圆柱滚子轴承
2.1介绍
这些精密轴承是带向心轴承组件的双向推力圆柱滚子轴承。
这种轴承有外圈带安装孔和外圈不带安装孔两种类型。带安装孔的轴承通过螺栓直接安装在相邻结构上。接触表面较大和孔间距小，因此其与相邻结构的连接刚度很高、固定效果良好。因此，在通常情况下，不需要固定轴承所需的轴承端盖，也不需要进行匹配加工。
如果轴定位垫圈的轴向相邻空间不足或需要密封滚道，则带一端伸出的阶梯轴定位垫圈的轴承比较合适。
2.2 产品概览 - 滚针/推力圆柱滚子轴承
二、滚针/推力圆柱滚子轴承
2.1介绍
这些精密轴承是带向心轴承组件的双向推力圆柱滚子轴承。
这种轴承有外圈带安装孔和外圈不带安装孔两种类型。带安装孔的轴承通过螺栓直接安装在相邻结构上。接触表面较大和孔间距小，因此其与相邻结构的连接刚度很高、固定效果良好。因此，在通常情况下，不需要固定轴承所需的轴承端盖，也不需要进行匹配加工。
如果轴定位垫圈的轴向相邻空间不足或需要密封滚道，则带一端伸出的阶梯轴定位垫圈的轴承比较合适。
2.2 产品概览 - 滚针/推力圆柱滚子轴承
三. 附件（密封架组件/精密锁紧螺母/套筒/BEARINX-online Easy BallScrew）
3.1 介绍

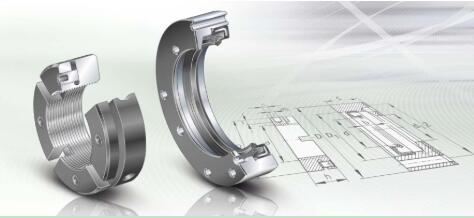

3.1.1 密封架组件DRS是完整的密封组件，通过螺栓安装在滚针/推力圆柱滚子轴承ZARF（L）的外圈上。它们可以精确对中并保护轴承不受外界因素影响。
3.1.2 精密锁紧螺母用于在丝杠驱动轴承中提供指定的轴向预载力。它们也用于轴向承载能力、轴向跳动精度和刚度要求较高的场合。
3.1.3 使用BEARINX-online Easy BallScrew可以免费执行丝杠驱动轴承布置的计算。
3.2 产品概览 - 附件（图）
3.3 产品特点 - 附件
3.3.1 密封组件
密封架组件DRS通过螺栓安装在滚针/推力圆柱滚子轴承ZARF（L）的轴承外圈上并在此位置精确对中。它们保护轴承不受外界因素影响。
这些密封元件作为包含多个零件的组件提供，并且包括 :
●密封法兰；
●旋转轴封，符合DIN3760 , 带由NBR制成的弹性部分；
●垫圈；
●将密封组件固定在轴承中心垫圈上的圆柱头内六角螺栓。
工作温度：受密封材料限制，密封架组件的合适工作温度范围为-30℃至+120℃。
3.3.2 精密锁紧螺母
精密锁紧螺母用于要求承受高轴向力并且获得高轴向跳动精度和刚度的场合。
与滚动轴承接触的锁紧螺母螺纹和轴向端面是一次装卡加工完成的。因此其轴向跳动精度非常高。
如果正确使用，可用的精密锁紧螺母AM、ZM和ZMA可多次使用。
3.3.3 套筒
简单拧紧和松开轴上的精密锁紧螺母ZM时，套筒LOCKNUT-SOCKET-KM，非常合适。与套筒AMS组合使用时，此套筒也适合用于精密锁紧螺母AM。和钩形扳手相比，它们在锁紧固定螺母的圆周上需要的空间更小，并且可以配合使用扭矩扳手。
为了提高可靠性，应使用一个锁紧销和橡胶环来固定FAG套筒。因此套筒上带有一个锁紧销孔和一个橡胶环沟槽。锁紧销和橡胶环包含在交货范围内。
3.3.4 丝杠支撑轴承布置的计算
为了确保客户能正确地使用产品，Schaffler为客户提供必要的支持，从最初的设计到产品的发运全过程。设计咨询工作中的关键部分是滚动轴承的选型和设计。产品的最佳选型和设计能够为Schaffler的客户带来竞争优势。从这一点出发，Schaeffler多年来一直成功地使用计算程序。
