普恩克双五轴高速龙门在大型一体化压铸车身结构件的运用
2024-7-12  来源:-  作者:-

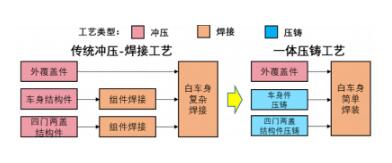

    近几年,一体压铸技术得到了整个汽车行业的广泛关注。一体化压铸技术因其超高度集成、极大简化工序、显著提高生产效率、铝合金材料易回收及可观的低碳化空间等诸多颠覆性特征,受到了新能源汽车的追捧,已经成为汽车制造第五大工艺。

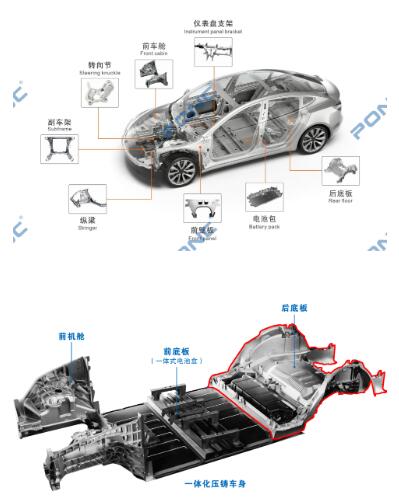

    目前,一体化压铸技术应用集中在下车体(包括后地板、前底板、前机舱)、电池包以及副车架等。


    汽车压铸件加工要求:

   ·这些工件大多余量不均匀,形状不规则,对于刀具、主轴扭矩、机床刚性都有较高要求。

   ·加工废屑较多,对机床排屑要求高。

   ·工件大多为薄壁空腔的结构,不适合多次装夹容易变形。

   ·对于机床的加工节拍要求高。

    多轴高效CNC方案:

    针对以上加工特点和需求,普恩克推出了PWB多面卧式加工中心和PHZ双五轴头龙门。

   (1)大型一体化车身结构件双五轴加工设备

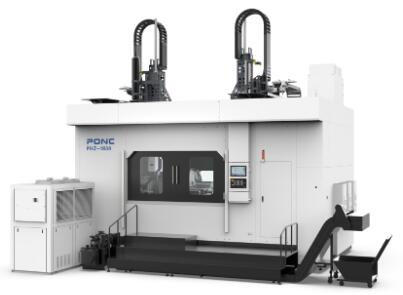

    PHZ双五轴头龙门是普恩克专为大型一体压铸车身结构件设计的设备。

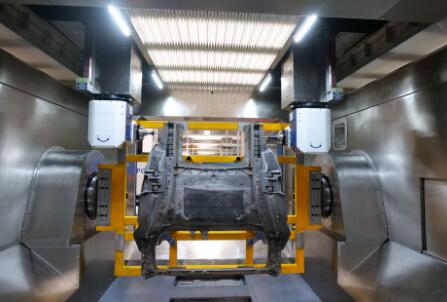

    一体化压铸前舱和后底板95%的特征都是左右对称的,对此,普恩克的PHZ-1830采用双横梁,双五轴头搭载四轴转台结构。使两个五轴头同时加工一个工件,加工节拍减少50%。


    X/Y/Z直线传动采用直线电机驱动,加速度可达0.7/0.7/1.3G,快移速度110m/min。

    三轴行程均采用光栅尺进行闭环控制,确保三轴方向获得较高的定位精度与重复定位精度准确性。

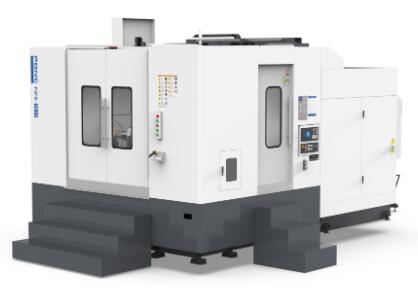

   (2)五轴摇篮卧式加工中心

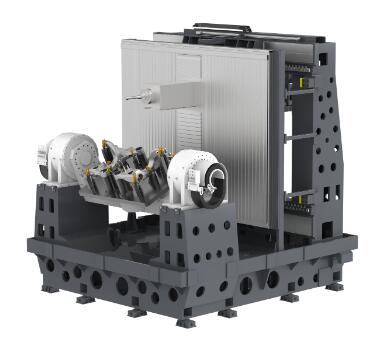

    ·采用“箱中箱”设计,立柱为龙门框架型固定在床身上,X轴双驱动消除传统卧加立柱顶部和底部的动态反应不一致的影响。

    ·三轴采用直线电机驱动,快移速度可达120m/min。

    ·采用摇篮转台,一次装夹可加工多面特征,减少装夹次数。


    ·卧式结构,易于排屑,采用刮板式排屑机,从床身中间插入机床内部,保证良好的排屑能力。

    ·符合人体工程学的结构设计,便于进入工作区,便于工件安装与自动化产线规划。

    此外,普恩克卧式加工中心可根据不同加工需求,选择不同装夹方式。

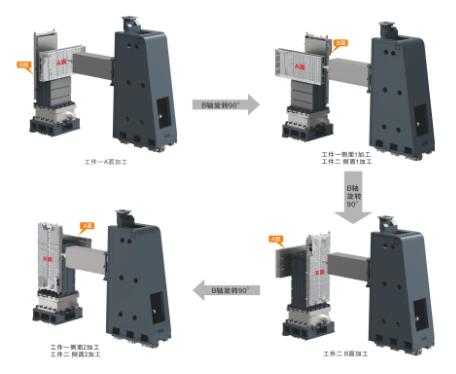

    3+1加工六面体工件示意图:

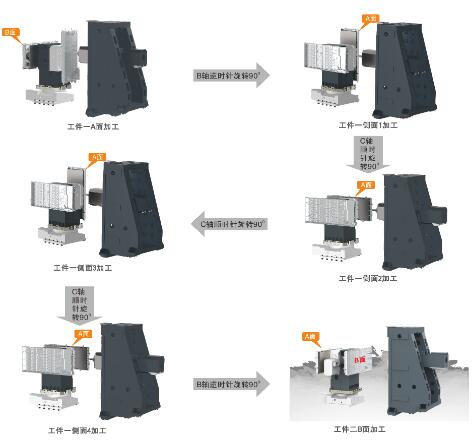

    3+2加工六面体工件示意图:
