PC7620 多刀车床刀架导轨自动润滑系统改造
2020-5-13 来源： 中原内配集团股份有限公司 作者：张小林；殷建祥
摘要：着重介绍 CP7620 多刀车床刀架导轨进行自动润滑系统的改造，来减少操作员工的劳动强度，减少机床刀架导轨的磨损或破坏，降低机床设备故障率和保证产品加工精度，达到提高生产效率和降低生产成本的目的。
关键词：缸套；刀架；自动润滑
1 、CP7620 多刀车床刀架导轨改造原因
2005 年以前在气缸套行业中 CP7620 多刀车床作为主要关键设备之一，其主要特点之一该机床的主传动采用双速电机驱动，可根据加工工件的不同直径，在一次自动循环中前、后刀架可得到两种不同的合理切削速度，操作简单实用。主要用于加工缸套长短、外圆、水槽封、大台等部位。随着数控机床的不断普及，逐步退出关键设备的历史舞台，被数控机床所替代。但是，目前在气缸套生产过程中，CP7620 多刀车床主要用于修车等工序，进行加工气缸套的长度、大台外径及厚度、裙部等部位几何尺寸相关余量，其加工尺寸稳定，加工时间短，生产效率较高等特点。
由于 CP7620 多刀车床刀架导轨采用人工润滑，操作员工每天都要在班前、班中对前后刀架导轨进行两次人工润滑，存在很多的动作浪费或人为因素影响设备加工性能等现象。在现实工作中存在有的操作人员不能遵守定时润滑的动作，或有润滑动作可是润滑不到位，可造成导轨损伤；或润滑油使用过多造成润滑油浪费等现象。因导轨润滑不良而引起的导轨磨损、拉伤、振纹、两端面平行度不好、加工外圆尺寸锥度大等设备故障率较高。同时，一次维修刀架导轨时需磨刀架、配键、刮研等工作时间 1-2 天，每次维修费用在 3000 元左右，若刀架导轨磨损严重造成整体刀架报废，维修成本会更高，且影响产品质量及生产效率。所以，随着科技的进步，机械行业向自动化、智能化方向发展，气缸套行业精益生产的推行，设备自动化改造，减少操作员工的劳动强度等方面的改善，我们对 CP7620 多刀车床前后刀架导轨进行自动润滑改造。
2 、CP7620 多刀车床刀架自动润滑系统设计及改造
为实现 CP7620 多刀车床刀架导轨定时定量自动润滑，刀架导轨配合面处于均匀油膜的良好状态，减少磨损故障率，降低设备维修成本，降低员工劳动强度。我们参考数控机床自动润滑化原理对 CP7620 多刀车床刀架导轨进行自动润滑系统设计及改造。

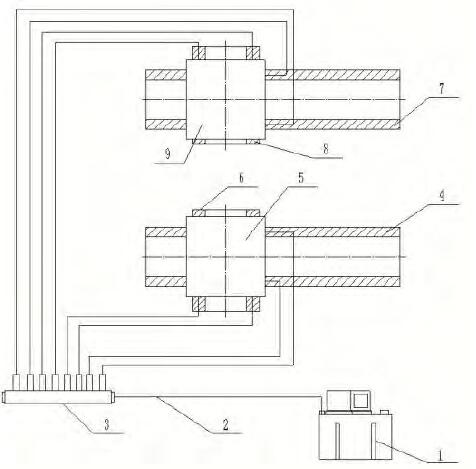

CP7620 多刀车床刀架导轨自动润滑系统原理图如图1 所示，包括自动润滑油泵，分支器和油管，自动润滑油泵固定在设备上，自动润滑油泵加满润滑油，通上电源，自动润滑油泵润滑油出口通过油管与分支器连接，分支器出口分别通过油管与前横刀架导轨、前纵刀架导轨、后横刀架导轨、后纵刀架导轨的配合处注油口固定好。保证前刀架和后刀架在运行过程的平稳和导轨有均匀有油膜，处于良好的润滑状态，降低导轨的划伤或磨损。
图 1
1、自动润滑油泵；2、油管；3、分支器；4、前刀横架导轨；5、前刀架；6、前
纵刀架导轨；7、后横刀架导轨；8、后纵刀架导轨；9、后刀架
使用自动润滑油泵作为动力源主要优点是能够定时、定量地自动加注润滑油到各导轨润滑点，使各导轨在刀架的移动工作中总是处于良好的润滑状态。通过分支器调节旋钮可以对各导轨润滑点所需润滑油量进行调整，保证各刀架导轨润滑油量地均匀性。
3、 CP7620 多刀车床刀架自动润滑系统改造效果
3.1 降低员工劳动强度：未改造前员工每班进行二次（班前和班中）手动对刀架导轨进行润滑，其润滑效果一致性较差，存在润滑不良的现象。每次润滑需要将导轨防护取下，润滑后重新安装好，上下 4 个刀架防护全部要进行安取一次，每次需要 15 分钟左右，每班 2 次，需要 30 分钟左右。改造后至今运行正常，员工只需要将机床进行预热和空运行就可以，只操心保证工件的质量就可以了，大大降低了员工的劳动和操心强度。
3.2 降低成本：未改造前刀架导轨大约每年需要维修一次，每次维修刀架时磨刀架、配键、刮研刀架导轨等工作，一次维修费用在 3000 元左右，维修成本高，维修周期长，且影响产品质量及生产效率，同时每台设备需要配置1 个压力油枪。改造后至今运行正常，未发现因润滑不良而引起的导轨磨损、拉伤、平行度不好等故障，降低了设备故障率，降低了影响产品质量因素和维修成本，解放修理工们的重复劳动时间。
3.3 提高生产效率：未改造前每台设备每班需要润滑时间 30 分钟，若发生故障时维修需要三个维修人员进行更换调整工作 4 小时左右生产线才能正常运行，造成很大的窝工现象。改造后实现对 CP7620 多刀机床刀架定时定量自动润滑，刀架导轨配合面处于油膜良好均匀，减少刀架导轨因缺油磨损故障率，员工劳动量的降低，设备故障率降低、加工精度稳定，产品质量得到了保证，生产效率有极大的提高。
4 、结束语
对 CP7620 多刀车床刀架自动润滑系统改造，经过一年多的实践应用，至今未发现刀架导轨故障，提高设备自动化程度，润滑油使用均匀合理且性能好，有效地减少人为因素影响设备性能目的，解放员工的多余劳动强度，降低了设备故障率和维修成本，提高产品质量、设备利用率和生产效率。
