山高X4割槽和切断系统提高小零件加工的稳定性
2014-7-18 来源： 作者：

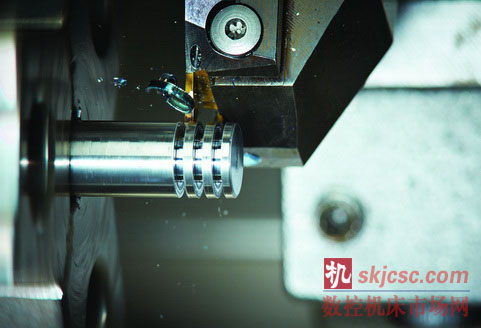

山高 X4 多刃刀具满足割窄槽和切断的加工需求，是小零件制造商的绝佳选择。最近，公司推出了更小的刀杆，扩大了产品的应用范围，例如可加工“ Swiss”小零件。 X4 采用可转位立装刀片，具有三维压制断屑槽和极其稳定的夹持设计。在小零件以及细杆件和管件的割槽和切断加工时，可以获得极高的精度、可重复性、生产率和表面质量。可应用于多种不同材料的加工。 MC 槽形刀片的切削刃宽度介于 0.5 mm 到 3 mm 之间，切削深度介于 2.6 mm 到 6.5 mm 之间。可切断的最大棒料直径为 5.2 mm 到 13 mm，具体取决于刀片宽度。刀片形状有中置型号和右置/左置型号。
此外，还有正前角R 和 FG槽形。R槽形具有圆弧轮廓，用于割槽和仿形加工，其切削刃的宽度介于 1 mm 到 3 mm 之间。FG 型刀片适用于加工宽度介于 1.15 mm 到 2.65 mm 之间的槽，并可根据 DIN471、DIN472、SMS1581 和 SMS1582 标准加工卡簧槽。
在刀片材质等级方面， CP500 材质的耐磨性使其应用于难加工场合， CP600 材质兼具韧性和耐磨性，应用于一般加工应用中。

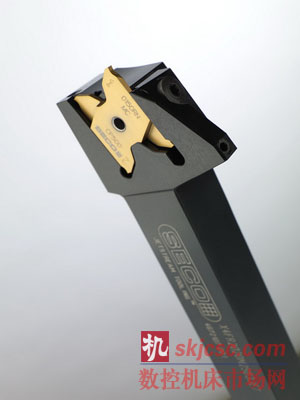

上方压板可牢固地夹持刀片，并且可以从顶部或底部紧固和松开压板螺钉。X4 刀座提供多种刀杆尺寸，包括 1212、1616、2020 和 2525 以及 Seco-Capto™ C4、C5 和 C6。最新推出的 1212 和 1616 刀杆，头部设计紧凑，可应用于安装小型刀柄的滑架车床。X4 还具有一项特别突出的优势，即一个刀座可用于所有 X4 刀片类型，因此降低了刀具库存。
除了 1212 刀杆采用的刀座头部设计以外，其它所有 X4 刀座都采用了山高的 Jetstream Tooling® Duo 飞流技术。这种技术使冷却液从压板内和刀片下方同时喷出，因此进一步提高了生产率、延长了刀具使用寿命并改善了切屑控制。冷却液通过从两个出口喷射到导切削区的最佳位置，Jetstream Tooling Duo 飞流技术能够实现高效的冷却、理想的切屑形成和出色的表面质量。
如需了解 X4 系统的详细信息，请联系当地的山高代表或访问 http://www.secotools.com/x4
